日本松下神視光電傳感器RT-610-50

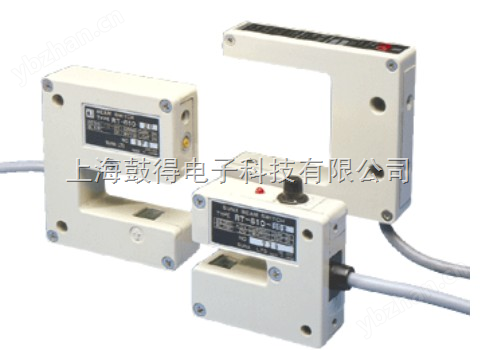

牢固U形光電傳感器[放大器內置] RT-610
不需光軸對齊的牢固U形
投光器和受光器安置在同一個傳感器內，因此不需要光軸對齊。
多種產品
具有檢測距離分別為10mm、20mm和50mm的3種型號。檢測距離為10mm和20mm，同時備有紅色LED型和綠色LED型以進行標記檢測。
牢固的壓鑄外殼
牢固的壓鑄外殼可靠性*。
規格
種類 U型
型號 RT-610-10 RT-610-20 RT-610-50
檢測距離
（固定） 10mm 20mm 50mm
檢測物體 φ4mm以上的不透明體
電源電壓 12?24V DC±10% 脈動P-P10%以下
消耗電流 40mA以下
輸出 NPN通用晶體管
?zui大流入電流：80mA
?剩余電壓：1V以下（流入電流為80mA時）
輸出動作 入光時ON/遮光時ON 裝備2種輸出
反應時間 0.1ms以下 1ms以下 0.1ms以下
工作狀態指示燈 紅色LED（入光時亮起）
靈敏度調節器 配備持續可變調節器 -
環境性能 保護構造 IP62（IEC）
防滴型（JIS） IP66（IEC）
防水型（JIS）
使用環境
溫度 -10?+60℃（注意不可結露、結冰）、
存儲時：-10?+60℃
使用環境
濕度 35?85%RH、
存儲時：35?85%RH
使用環境
照度 白熾燈：受光面照明度3,500lx以下
耐振動 頻率10?55Hz 雙振幅1.5mm X,Y和Z方向各2小時
耐沖擊 頻率500m/s2（約50G） X,Y和Z方向各3次
投光元件 紅外線LED（調制式）
投光波峰
波長 950nm 940nm 950nm
外殼接地
方式 浮動 C（電容器）接地 浮動
材質 外殼：鋁壓鑄件
電纜 0.3mm2 4芯橡皮電纜，長1m（RT-610-20、RT-610-20R、RT-610-20G：長2m）
電纜延長 0.3mm2以上的電纜全長可延長至100m
種類 U型
適用于標記檢測
型號 RT-610-10R RT-610-20R RT-610-10G RT-610-20G
檢測距離
（固定） 10mm 20mm 10mm 20mm
檢測物體 φ4mm以上的不透明體、半透明體
電源電壓 12?24V DC±10% 脈動P-P10%以下
消耗電流 40mA以下
輸出 NPN通用晶體管
?zui大流入電流：80mA
?剩余電壓：1V以下（流入電流為80mA時）
輸出動作 入光時ON/遮光時ON 裝備2種輸出
反應時間 0.1ms以下 1ms以下 0.1ms以下 1ms以下
工作狀態指示燈 紅色LED（入光時亮起）
靈敏度調節器 配備持續可變調節器
環境性能 保護構造 IP62（IEC）
防滴型（JIS） IP66（IEC）
防水型（JIS） IP62（IEC）
防滴型（JIS） IP66（IEC）
防水型（JIS）
使用環境
溫度 -10?+60℃（注意不可結露、結冰）、
存儲時：-10?+60℃
使用環境
濕度 35?85%RH、
存儲時：35?85%RH
使用環境
照度 白熾燈：
受光面照明度3,500lx以下 白熾燈：
受光面照明度1,000lx以下 白熾燈：
受光面照明度3,500lx以下 白熾燈：
受光面照明度1,000lx以下
耐振動 頻率10?55Hz 雙振幅1.5mm X,Y和Z方向各2小時
耐沖擊 頻率500m/s2（約50G） X,Y和Z方向各3次
投光元件 紅色LED（調制式） 綠色LED（調制式）
投光波峰
波長 680nm 570nm
外殼接地
方式 浮動 C（電容器）接地 浮動 C（電容器）接地
材質 外殼：鋁壓鑄件
電纜 0.3mm2 4芯橡皮電纜，長1m（RT-610-20、RT-610-20R、RT-610-20G：長2m）
電纜延長 0.3mm2以上的電纜全長可延長至100m
重量 本體重量：
約150g 本體重量：
約240g 本體重量：
約150g 本體重量：
約240g
附件 調整螺絲刀：1把（RT-610-20□附帶）、
絕緣安裝件：1套（RT-610-20□附帶）
（注1）：無時的測量條件為使用環境溫度＝+23℃。
