氮?dú)饬髁勘?渦街流量計

參  考  價面議
具體成交價以合同協議為準

產品型號

品       牌艾雷柯/AILEIKE

廠商性質生產商

所  在  地淮安市

聯系方式：黃強查看聯系方式

更新時間：2017-05-09 09:57:10瀏覽次數：538次

聯系我時，請告知來自 儀表網
同類優質產品更多>
氮?dú)饬髁勘碓诹黧w中設置三角形旋渦發生體，則在旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦,如圖1所示,旋渦列在旋渦發生體下游非對稱地排列.設旋渦的發生頻率為f,被測介質平均流速為V。

江蘇富馬儀表有限公司

氮?dú)饬髁勘?/strong>咨詢：  黃

氮?dú)饬髁勘?/strong>原理：

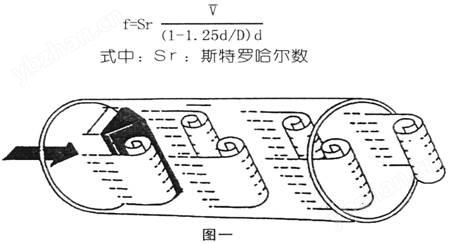

在流體中設置三角形旋渦發生體，則在旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦,如圖1所示,旋渦列在旋渦發生體下游非對稱地排列.

設旋渦的發生頻率為f,被測介質平均流速為V。旋渦發生體迎流面寬度為d,表體通徑為D,即可得到關系式:








斯特羅哈爾數Sr與雷諾數Re之間的關系如圖2所示:在曲線平緩的范圍內旋渦的發生頻率與流速成正比,并且不受流體的密度、粘度等介質參數的影響，因此，只要知道了斯特羅哈爾數，通過檢測出旋渦的發生頻率，就可以正確地測量流量。



 1.2特點

★ 檢測元件不接觸流體，可靠性高，介質適應性強。

★ 無可動部件，耐磨損，結構牢靠、簡單。

★ 測量范圍寬，準確度高。

★ 壓力損失小。

★ 脈沖信號輸出。

★ 計量成本低。

1.3            產品型譜



例：型號LUGB—2310表示：

應力式渦街流量傳感器，法蘭卡裝式，氣體介質，口徑100。

二、氮?dú)饬髁勘?/strong>基本參數




2.1 測量介質：

液體、氣體、蒸汽（傳感器與介質接觸部分的材料為1Cr18Ni9Ti不銹鋼，可適用于多種腐蝕性介質）

2.2  規格：

2.2.1 Φ25  Φ32   Φ40   Φ50

Φ65  Φ80   Φ100  Φ125

Φ150 Φ200  Φ250  Φ300

2.2.2直徑大于300mm為插入式

2.3  準確度

1.0級     1.5級

2.5級（插入式）

2.4  量程：

1：6    1：8    1：10

2.5流量測量范圍：

液體：0.4～7m/s

氣體：5～60m/s

蒸汽：5～70m/s

2.6雷諾數測量范圍：

正常雷諾數（Re）范圍：2×104～7×106

擴展雷諾數（Re）范圍:1×104～7×106

文本框: 2.7阻力系數：Cd≤2.42.8介質壓力≤2.5Mpa2.9介質溫度 :-40～+160℃ -40～+280℃ -40～+350℃2.10允許振動加速度：≤0.2g2.11輸出信號：低電平≤1V,高電平≥6V，頻率范圍2～3000Hz2.12供電電源：24VDC≤20mA;12VDC≤10mA



3.1   工作條件：

傳感器可在3.2條件下正常連續工作

3.2   環境條件

3.2.1環境溫度：

-40～+55℃（非防爆場所）

3.2.2環境濕度：

≤85%（相對濕度）

3.2.3大氣壓力：

86～106Kpa

3.3安裝指南：

a)傳感器安裝在管道上的位置一定要選振動小的地方，振動加速度不能大于0.2g，如大于需要采取減震措施。

b)傳感器的上游側和下游側必須有足夠的直管段見示意圖3。

 圖3c）　對于卡裝連接儀表，法蘭焊后必須保證法蘭的端面與管道垂直，內表面光滑，見圖4

圖4

d)   傳感器可水平、垂直或傾斜安裝在直管上，當垂直安裝測液體時，液體必須由下而上流動。

e)   當在渦街流量傳感器同壓力傳感器和溫度傳感器組成測量系統時，其壓力，溫度測量點的位置如圖5（P:壓力傳感器，T:溫度傳感器）

                        圖5

f)   渦街流量傳感器安裝步驟可參考方法A或方法B（以法蘭卡裝型為例）：

方法A：（見示意圖6）

Ⅰ  選定安裝位置，并取前15DN，后5DN直管段割下。

Ⅱ  在選表位置焊上兩片法蘭，并將傳感器裝好。

Ⅲ  去掉原管多出的直管（即表體寬度）。

Ⅳ  將傳感器的前后直管段焊到原工藝管道上。

文本框:











方法B：（見示意圖7）

Ⅰ   考慮前15DN，后5DN選定裝表位置。

Ⅱ取下表體寬度的一段管，焊上兩片法蘭連接孔同心，將傳感器螺栓緊固好。

圖7

四、基本結構及外型尺寸

LUGB型渦街流量傳感器，是由表體、支柱和放大電路三大部分組成，其管道示意圖如圖8所示，儀表外型尺寸見表1。













       法蘭卡裝型







 圖8

表1

DN

L1

L2

D

H

配無縫鋼管

10

50

80

90

410

Φ13×1.5

15

50

80

95

415

Φ19×1.5

20

50

80

105

425

Φ26×3

25

53

85

110

430

Φ32×3.5

40

66

90

150

481

Φ47×3.5

50

74

112

165

495

Φ59×4.5

65

74

112

185

515

Φ76×4.5

80

70

110

200

527

Φ89×4.5

100

80

120

220

550

Φ108×4

125

78

120

235

580

Φ135×5

150

90

132

270

608

Φ159×4.5

200

90

136

320

669

Φ214×7

250

110

162

380

727

Φ275×12.5

300

126

188

440

775

Φ325×12.5

350

178

250

500

810

Φ379×14.5

400

200

278

560

860

Φ430×15

450

225

305

610

910

Φ482×16

500

248

330

670

960

Φ534×17



五、傳感器選型



傳感器的選型主要考慮儀表口徑的選擇和儀表功能以及儀表壓力損失。

5.1  儀表口徑的選擇

儀表的口徑不同，其測量范圍不同，而每一種口徑其測量范圍又隨被測介質種類和工況溫度、壓力變化而變化。選定儀表口徑，可按被測介質種類和工況溫度及壓力下的流量，通過查表方法選擇儀表口徑，見表2，見表3，見表4，表5。對于過熱蒸汽的流量范圍可通過查表6，查出被測介質密度，再?gòu)谋?中查出相近密度下的流量范圍。

對于密度值在表中處于兩值之間的可按比例計算，對于工況參數超出表2，表3、表4，表5的可由廠方幫助決定。

幾種流量換算公式：

a)標準狀態下的體積流量QN換成工況狀態下的體積流量Qv:

公式1





b)工況下氣體密度計算：（標準狀態下的密度換算成工況下的密度）

公式2










c)質量流量QG換算成體積流量 Qv:

公式3

式中： ρo——標準狀態下的密度，（kg/m3）（見表7）

QN——標準狀態下的體積流量(Nm3/h)

QV——工況狀態下的體積流量(m3/h)

t——工況狀態下的溫度(℃)

P——工況狀態下的壓力（MPa）

ρN——工況狀態下的密度（kg/m3）

QG——質量流量液體的流量范圍    （僅供參考）                                表2

飽和蒸汽質量流量測量范圍（僅供參考）                           表4

口徑

標準測量范圍 (m3/h)

可選測量范圍 (m3/h)

輸出頻率范圍（Hz）

20

6－50

5－77

220－3400

25

8－60

8－120

180－2700

40

18－180

18－310

90－1550

50

30－300

30－480

80－1280

80

70－700

70－1230

40－700

100

100－1000

100－1920

30－570

125

150－1500

140－3000

23－490

150

200－2000

200－4000

18－360

200

400－4000

320－8000

13－325

250

600－6000

550—11000

11－220

300

1000－10000

800－18000

9－210

350

1500－15000

1100－24000

8－175

400

1800－18000

1500－30800

7－143

500

2500－25000

2000－48000

5－120

600

3200－32000

2500－70000

3.5－98



P(Mpa)

T（℃)

ρ(Kg/m3)

0.2

120.23

1.129

0.3

133.54

1.651

0.4

143.62

2.163

0.5

151.84

2.669

0.6

158.84

3.170

0.7

164.96

3.667

0.8

170.41

4.162

0.9

175.36

4.655

1.0

179.88

5.147

1.2

187.96

6.127

1.4

195.04

7.106

1.6

201.37

8.085

1.8

207.11

9.065

2.0

212.37

10.05

 DN20

 Qmax

 Qmin

 kg

7

70

10

100

12

120

14

140

18

180

20

200

24

240

28

280

30

300

36

360

42

420

48

480

54

540

60

600

 DN25

 Qmax

 Qmin

kg

9

90

13

130

16

160

20

200

25

250

30

300

32

320

37

370

40

400

48

480

56

560

64

640

72

720

80

800

 DN32

 Qmax

 Qmin

kg

13

130

20

200

25

250

32

320

36

360

44

440

48

480

56

560

60

600

73

730

84

840

96

960

110

1100

120

1200

 DN40

 Qmax

 Qmin

kg

22

220

33

330

40

400

50

500

60

600

75

750

80

800

94

940

100

1000

120

1200

140

1400

160

1600

18

1800

200

2000

 DN50

 Qmax

 Qmin

kg

30

300

50

500

60

600

80

800

980

900

110

1100

120

1200

140

1400

150

1500

180

1800

210

2100

240

2400

270

2700

300

3000

 DN65

 Qmax

 Qmin

kg

50

500

80

800

100

1000

130

1300

150

1500

180

1800

200

2000

240

2400

250

2500

300

3000

350

3500

400

4000

450

4500

500

5000

 DN80

 Qmax

 Qmin

kg

80

800

120

1200

140

1400

180

1800

210

2100

250

2500

300

3000

320

3200

360

3600

420

4200

500

5000

560

5600

630

6300

700

7000

DN100

 Qmax

 Qmin

kg

110

1100

170

1700

210

2100

270

2700

320

3200

370

3700

420

4200

470

4700

510

5100

610

6100

700

7000

800

8000

900

9000

1000

10000

DN125

 Qmax

 Qmin

t

0.17

1.7

0.24

2.4

0.33

3.3

0.40

4.0

0.48

4.8

0.56

5.6

0.64

6.4

0.7

7.0

0.78

7.8

0.9

9.0

1.0

10

1.2

12

1.4

14

1.5

15

DN150

 Qmax

 Qmin

t

0.24

2.4

0.31

3.1

0.44

4.4

0.55

5.5

0.65

6.5

0.75

7.5

0.84

8.4

0.95

9.5

1.10

11.0

1.4

14

1.6

16

1.8

18

2.0

20

2.4

24

DN200

 Qmax

 Qmin

t

0.5

5.0

0.7

7.0

0.85

8.5

1.05

10.5

1.3

13

1.5

15

1.6

16

1.9

19

2.1

21

2.5

25

2.9

29

3.2

32

3.6

36

4.0

40

DN250

 Qmax

 Qmin

t

0.7

7.0

1.0

10

1.3

13

1.5

15

1.9

19

2.1

21

2.5

25

2.8

28

3.1

31

3.7

37

4.5

45

5.0

50

5.5

55

6.1

61

DN300

 Qmax

 Qmin

t

1.10

11

1.7

17

2.2

22

2.7

27

3.2

32

3.7

37

4.2

42

4.7

47

5.2

52

6.2

62

7.2

72

8.1

81

9.1

91

10.0

400

DN350

 Qmax

 Qmin

t

1.7

17

2.4

24

3.3

33

4.0

40

4.8

48

5.6

56

6.4

64

7.0

70

7.8

78

9.0

90

10

100

12

120

14

140

15

150

DN400

 Qmax

Qmin

t

2.0

20

3.0

30

3.7

37

4.9

49

5.5

55

6.7

67

7.3

73

8.5

85

9.2

92

11.0

110

14

140

15.6

156

17.2

172

18.5

185

DN500

 Qmax

 Qmin

t

2.4

24

3.1

31

4.4

44

5.5

55

6.5

65

7.5

75

8.4

84

9.5

95

11

110

14

140

16

160

18

180

20

200

24

240

DN600

 Qmax

 Qmin

t

3.5

35

5.1

51

6.7

67

8.4

84

9.8

98

11.5

115

12.9

129

15.0

150

16.2

162

19.3

193

22.4

224

25.6

256

28.8

288

32.1

321

插入式渦街介質工況測量范圍（僅供參考）                         表5

口徑

水（m3/h）

空氣（m3/h）

蒸汽（m3/h）

400

180-2700

2700-27000

3200-32000

500

280-4200

4240-42400

4950-49500

600

410-6100

6100-61000

7100-71000

700

580-7300

7800-78000

9300-93000

800

720-10800

10850-108500

12660-126600

900

970-12000

13000-130000

15500-155000

1000

1130-16900

17000-170000

20000-200000

1100

1450-18000

19000-190000

23000-230000

1200

1630-24400

24400-244000

28500-285000

1300

2020-25300

27000-270000

32000-320000

1400

2350-29500

31000-310000

37200-372000

1500

2550-38000

38200-382000

44500-445000



過熱蒸汽相對于壓力和溫度的密度 （僅供參考）                    表6



140℃

180

220

260

300

340

380

420

460

0.15

0.78

0.71

0.65

0.6

0.56

0.52

0.49

0.46

0.44

0.2

1.05

0.95

0.87

0.8

0.75

0.7

0.65

0.62

0.58

0.25

1.32

1.19

1.09

1

0.93

0.87

0.82

0.77

0.73

0.3

1.59

1.43

1.31

1.21

1.12

1.05

0.98

0.93

0.87

0.36

1.92

1.73

1.58

1.45

1.35

1.26

1.18

1.11

1.05

0.4



1.93

1.75

1.62

1.5

1.4

1.31

1.23

1.16

0.5



2.42

2.2

1.99

1.88

1.72

1.64

1.54

1.46

0.6



2.93

2.66

2.44

2.26

2.1

1.97

1.85

1.75

0.7



3.44

3.11

2.86

2.64

2.46

2.3

2.16

2.04

0.8



3.96

3.58

3.27

3.02

2.82

2.63

2.48

2.34

0.9



4.5

4.04

3.69

3.41

3.17

2.98

2.79

2.63

1



5.04

4.52

4.12

3.8

3.53

3.5

3.1

2.93

1.4





6.46

5.85

5.37

4.98

4.65

4.37

4.05

1.8





8.51

7.64

7

6.46

6.02

5.64

5.31

2





9.58

8.56

7.81

7.21

6.71

6.28

5.91

2.4







10.45

9.48

8.72

8.1

7.57

7.12

2.8







12.41

11.19

10.26

9.51

8.88

8.34

3.2







14.46

12.94

11.83

10.94

10.2

9.57

3.6







16.61

14.76

13.43

12.39

11.54

10.91

標準狀態下氣體密度（kg/m3）  (僅供參考)                         表7

氣體名稱

空氣

氫氣

氧氣

氮?dú)?/span>

氯氣

氨氣

半水煤氣

0℃，0.13MPaρN

1.293

0.0889

1.43

1.251

3.214

0.77

0.836

氣體名稱

氬氣

乙炔

甲烷

乙烷

丙烷

丁烷

焦?fàn)t煤氣

0℃，0.13MPaρN

1.79

1.017

0.717

1.357

2.005

2.703

0.4849

氣體名稱

乙烯

丙烯

天然氣

煤氣

一氧化碳

二氧化碳



0℃，0.13MPaρN

1.264

1.914

0.828

0.802

1.25

1.977





5.2儀表功能的選擇：

儀表輸出功能的選擇依據于使用要求，一般測量流量選傳感器輸出是脈沖，供電+12V，當要求有現場顯示時，可選帶現場顯示的傳感器。

5.3儀表壓力損失的計算：

儀表口徑選擇以后，可計算該表的壓力損失。是否對工藝管線有影響。

公式4








  △P≤1.2ρV2













式中△Ｐ——傳感器壓力損失，Pa；ρ——流體的密度，kg/m3

V——管道內流體的平均流速m/s



六、傳感器使用在非防爆場所電氣接線



6.1接線端子示意圖及端子定義：



文本框: “+” “-”接流量積算儀外供DC+12V或DC+24V電源，必須與傳感器銘牌上標注的電壓*。

 “  ”接流量積算儀脈沖輸入端。

6.2　 接線

6.2.1接線導線請選用3×0.35mm2三芯屏蔽電纜。

6.2.2導線與接線端子連接必須可靠。

6.3   接地

6.3.1電纜屏蔽網應在安全場所可靠接地，禁止與儀表外殼連接。



6.3.2傳感器放大器殼體上設有接地螺栓，用戶使用時應可靠地。接線如圖10

SB-2100 二次表接線圖

圖10

















6.4防爆型傳感的接線方法：

防爆型渦街與二次儀表或關聯設備之間必須加防爆安全柵。

接線如圖12。







1.1原理

在流體中設置三角形旋渦發生體，則在旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦,如圖1所示,旋渦列在旋渦發生體下游非對稱地排列.

設旋渦的發生頻率為f,被測介質平均流速為V。旋渦發生體迎流面寬度為d,表體通徑為D,即可得到關系式:










斯特羅哈爾數Sr與雷諾數Re之間的關系如圖2所示:在曲線平緩的范圍內旋渦的發生頻率與流速成正比,并且不受流體的密度、粘度等介質參數的影響，因此，只要知道了斯特羅哈爾數，通過檢測出旋渦的發生頻率，就可以正確地測量流量。



 1.2特點

★ 檢測元件不接觸流體，可靠性高，介質適應性強。

★ 無可動部件，耐磨損，結構牢靠、簡單。

★ 測量范圍寬，準確度高。

★ 壓力損失小。

★ 脈沖信號輸出。

★ 計量成本低。

1.3            產品型譜



例：型號LUGB—2310表示：

應力式渦街流量傳感器，法蘭卡裝式，氣體介質，口徑100。

二、基本參數






2.1 測量介質：

液體、氣體、蒸汽（傳感器與介質接觸部分的材料為1Cr18Ni9Ti不銹鋼，可適用于多種腐蝕性介質）

2.2  規格：

2.2.1 Φ25  Φ32   Φ40   Φ50

Φ65  Φ80   Φ100  Φ125

Φ150 Φ200  Φ250  Φ300

2.2.2直徑大于300mm為插入式

2.3  準確度

1.0級     1.5級

2.5級（插入式）

2.4  量程：

1：6    1：8    1：10

2.5流量測量范圍：

液體：0.4～7m/s

氣體：5～60m/s

蒸汽：5～70m/s

2.6雷諾數測量范圍：

正常雷諾數（Re）范圍：2×104～7×106

擴展雷諾數（Re）范圍:1×104～7×106

文本框: 2.7阻力系數：Cd≤2.42.8介質壓力≤2.5Mpa2.9介質溫度 :-40～+160℃ -40～+280℃ -40～+350℃2.10允許振動加速度：≤0.2g2.11輸出信號：低電平≤1V,高電平≥6V，頻率范圍2～3000Hz2.12供電電源：24VDC≤20mA;12VDC≤10mA















































三、技術要求



3.1   工作條件：

傳感器可在3.2條件下正常連續工作

3.2   環境條件

3.2.1環境溫度：

-40～+55℃（非防爆場所）

3.2.2環境濕度：

≤85%（相對濕度）

3.2.3大氣壓力：

86～106Kpa

3.3安裝指南：

a)傳感器安裝在管道上的位置一定要選振動小的地方，振動加速度不能大于0.2g，如大于需要采取減震措施。

b)傳感器的上游側和下游側必須有足夠的直管段見示意圖3。





                               圖3

c）　對于卡裝連接儀表，法蘭焊后必須保證法蘭的端面與管道垂直，內表面光滑，見圖4

圖4

d)   傳感器可水平、垂直或傾斜安裝在直管上，當垂直安裝測液體時，液體必須由下而上流動。

e)   當在渦街流量傳感器同壓力傳感器和溫度傳感器組成測量系統時，其壓力，溫度測量點的位置如圖5（P:壓力傳感器，T:溫度傳感器）

                        圖5

f)   渦街流量傳感器安裝步驟可參考方法A或方法B（以法蘭卡裝型為例）：

方法A：（見示意圖6）

Ⅰ  選定安裝位置，并取前15DN，后5DN直管段割下。

Ⅱ  在選表位置焊上兩片法蘭，并將傳感器裝好。

Ⅲ  去掉原管多出的直管（即表體寬度）。

Ⅳ  將傳感器的前后直管段焊到原工藝管道上。

文本框:











方法B：（見示意圖7）

Ⅰ   考慮前15DN，后5DN選定裝表位置。

Ⅱ取下表體寬度的一段管，焊上兩片法蘭連接孔同心，將傳感器螺栓緊固好。

圖7

四、基本結構及外型尺寸

LUGB型渦街流量傳感器，是由表體、支柱和放大電路三大部分組成，其管道示意圖如圖8所示，儀表外型尺寸見表1。













       法蘭卡裝型







 圖8

表1

DN

L1

L2

D

H

配無縫鋼管

10

50

80

90

410

Φ13×1.5

15

50

80

95

415

Φ19×1.5

20

50

80

105

425

Φ26×3

25

53

85

110

430

Φ32×3.5

40

66

90

150

481

Φ47×3.5

50

74

112

165

495

Φ59×4.5

65

74

112

185

515

Φ76×4.5

80

70

110

200

527

Φ89×4.5

100

80

120

220

550

Φ108×4

125

78

120

235

580

Φ135×5

150

90

132

270

608

Φ159×4.5

200

90

136

320

669

Φ214×7

250

110

162

380

727

Φ275×12.5

300

126

188

440

775

Φ325×12.5

350

178

250

500

810

Φ379×14.5

400

200

278

560

860

Φ430×15

450

225

305

610

910

Φ482×16

500

248

330

670

960

Φ534×17



五、傳感器選型



傳感器的選型主要考慮儀表口徑的選擇和儀表功能以及儀表壓力損失。

5.1  儀表口徑的選擇

儀表的口徑不同，其測量范圍不同，而每一種口徑其測量范圍又隨被測介質種類和工況溫度、壓力變化而變化。選定儀表口徑，可按被測介質種類和工況溫度及壓力下的流量，通過查表方法選擇儀表口徑，見表2，見表3，見表4，表5。對于過熱蒸汽的流量范圍可通過查表6，查出被測介質密度，再?gòu)谋?中查出相近密度下的流量范圍。

對于密度值在表中處于兩值之間的可按比例計算，對于工況參數超出表2，表3、表4，表5的可由廠方幫助決定。

幾種流量換算公式：

a)標準狀態下的體積流量QN換成工況狀態下的體積流量Qv:

公式1











b)工況下氣體密度計算：（標準狀態下的密度換算成工況下的密度）

公式2




















c)質量流量QG換算成體積流量 Qv:

公式3







式中： ρo——標準狀態下的密度，（kg/m3）（見表7）

QN——標準狀態下的體積流量(Nm3/h)

QV——工況狀態下的體積流量(m3/h)

t——工況狀態下的溫度(℃)

P——工況狀態下的壓力（MPa）

ρN——工況狀態下的密度（kg/m3）

QG——質量流量

液體的流量范圍    （僅供參考）                                表2

口徑

標準測量范圍 (m3/h)

可選測量范圍 (m3/h)

輸出頻率范圍（Hz）

20

1.2－12

1－15

40－600

25

1.6－16

1.6－18

35－400

40

2－30

2－48

10－240

50

3－50

3－70

8－190

80

15－150

10－170

6－110

100

20－200

15－270

5－90

125

36－360

25－450

4.2－76

150

50－500

40－630

3.8－60

200

100－1000

80—1200

3.2－48

250

150－1500

120－1800

2.5－37.5

300

200－2000

180－2500

2.2－30.6

350

300－3000

220－3500

1.7－27

400

350－3500

300－4500

1.4－21

500

500－5000

400－7100

1.0－17.8

600

700－7000

500－10000

0.7－14

氣體工況下測量范圍    （僅供參考）                             表3

口徑

標準測量范圍 (m3/h)

可選測量范圍 (m3/h)

輸出頻率范圍（Hz）

20

6－50

5－77

220－3400

25

8－60

8－120

180－2700

40

18－180

18－310

90－1550

50

30－300

30－480

80－1280

80

70－700

70－1230

40－700

100

100－1000

100－1920

30－570

125

150－1500

140－3000

23－490

150

200－2000

200－4000

18－360

200

400－4000

320－8000

13－325

250

600－6000

550—11000

11－220

300

1000－10000

800－18000

9－210

350

1500－15000

1100－24000

8－175

400

1800－18000

1500－30800

7－143

500

2500－25000

2000－48000

5－120

600

3200－32000

2500－70000

3.5－98



飽和蒸汽質量流量測量范圍（僅供參考）                           表4

P(Mpa)

T（℃)

ρ(Kg/m3)

0.2

120.23

1.129

0.3

133.54

1.651

0.4

143.62

2.163

0.5

151.84

2.669

0.6

158.84

3.170

0.7

164.96

3.667

0.8

170.41

4.162

0.9

175.36

4.655

1.0

179.88

5.147

1.2

187.96

6.127

1.4

195.04

7.106

1.6

201.37

8.085

1.8

207.11

9.065

2.0

212.37

10.05

 DN20

 Qmax

 Qmin

 kg

7

70

10

100

12

120

14

140

18

180

20

200

24

240

28

280

30

300

36

360

42

420

48

480

54

540

60

600

 DN25

 Qmax

 Qmin

kg

9

90

13

130

16

160

20

200

25

250

30

300

32

320

37

370

40

400

48

480

56

560

64

640

72

720

80

800

 DN32

 Qmax

 Qmin

kg

13

130

20

200

25

250

32

320

36

360

44

440

48

480

56

560

60

600

73

730

84

840

96

960

110

1100

120

1200

 DN40

 Qmax

 Qmin

kg

22

220

33

330

40

400

50

500

60

600

75

750

80

800

94

940

100

1000

120

1200

140

1400

160

1600

18

1800

200

2000

 DN50

 Qmax

 Qmin

kg

30

300

50

500

60

600

80

800

980

900

110

1100

120

1200

140

1400

150

1500

180

1800

210

2100

240

2400

270

2700

300

3000

 DN65

 Qmax

 Qmin

kg

50

500

80

800

100

1000

130

1300

150

1500

180

1800

200

2000

240

2400

250

2500

300

3000

350

3500

400

4000

450

4500

500

5000

 DN80

 Qmax

 Qmin

kg

80

800

120

1200

140

1400

180

1800

210

2100

250

2500

300

3000

320

3200

360

3600

420

4200

500

5000

560

5600

630

6300

700

7000

DN100

 Qmax

 Qmin

kg

110

1100

170

1700

210

2100

270

2700

320

3200

370

3700

420

4200

470

4700

510

5100

610

6100

700

7000

800

8000

900

9000

1000

10000

DN125

 Qmax

 Qmin

t

0.17

1.7

0.24

2.4

0.33

3.3

0.40

4.0

0.48

4.8

0.56

5.6

0.64

6.4

0.7

7.0

0.78

7.8

0.9

9.0

1.0

10

1.2

12

1.4

14

1.5

15

DN150

 Qmax

 Qmin

t

0.24

2.4

0.31

3.1

0.44

4.4

0.55

5.5

0.65

6.5

0.75

7.5

0.84

8.4

0.95

9.5

1.10

11.0

1.4

14

1.6

16

1.8

18

2.0

20

2.4

24

DN200

 Qmax

 Qmin

t

0.5

5.0

0.7

7.0

0.85

8.5

1.05

10.5

1.3

13

1.5

15

1.6

16

1.9

19

2.1

21

2.5

25

2.9

29

3.2

32

3.6

36

4.0

40

DN250

 Qmax

 Qmin

t

0.7

7.0

1.0

10

1.3

13

1.5

15

1.9

19

2.1

21

2.5

25

2.8

28

3.1

31

3.7

37

4.5

45

5.0

50

5.5

55

6.1

61

DN300

 Qmax

 Qmin

t

1.10

11

1.7

17

2.2

22

2.7

27

3.2

32

3.7

37

4.2

42

4.7

47

5.2

52

6.2

62

7.2

72

8.1

81

9.1

91

10.0

400

DN350

 Qmax

 Qmin

t

1.7

17

2.4

24

3.3

33

4.0

40

4.8

48

5.6

56

6.4

64

7.0

70

7.8

78

9.0

90

10

100

12

120

14

140

15

150

DN400

 Qmax

Qmin

t

2.0

20

3.0

30

3.7

37

4.9

49

5.5

55

6.7

67

7.3

73

8.5

85

9.2

92

11.0

110

14

140

15.6

156

17.2

172

18.5

185

DN500

 Qmax

 Qmin

t

2.4

24

3.1

31

4.4

44

5.5

55

6.5

65

7.5

75

8.4

84

9.5

95

11

110

14

140

16

160

18

180

20

200

24

240

DN600

 Qmax

 Qmin

t

3.5

35

5.1

51

6.7

67

8.4

84

9.8

98

11.5

115

12.9

129

15.0

150

16.2

162

19.3

193

22.4

224

25.6

256

28.8

288

32.1

321

插入式渦街介質工況測量范圍（僅供參考）                         表5

口徑

水（m3/h）

空氣（m3/h）

蒸汽（m3/h）

400

180-2700

2700-27000

3200-32000

500

280-4200

4240-42400

4950-49500

600

410-6100

6100-61000

7100-71000

700

580-7300

7800-78000

9300-93000

800

720-10800

10850-108500

12660-126600

900

970-12000

13000-130000

15500-155000

1000

1130-16900

17000-170000

20000-200000

1100

1450-18000

19000-190000

23000-230000

1200

1630-24400

24400-244000

28500-285000

1300

2020-25300

27000-270000

32000-320000

1400

2350-29500

31000-310000

37200-372000

1500

2550-38000

38200-382000

44500-445000



過熱蒸汽相對于壓力和溫度的密度 （僅供參考）                    表6



140℃

180

220

260

300

340

380

420

460

0.15

0.78

0.71

0.65

0.6

0.56

0.52

0.49

0.46

0.44

0.2

1.05

0.95

0.87

0.8

0.75

0.7

0.65

0.62

0.58

0.25

1.32

1.19

1.09

1

0.93

0.87

0.82

0.77

0.73

0.3

1.59

1.43

1.31

1.21

1.12

1.05

0.98

0.93

0.87

0.36

1.92

1.73

1.58

1.45

1.35

1.26

1.18

1.11

1.05

0.4



1.93

1.75

1.62

1.5

1.4

1.31

1.23

1.16

0.5



2.42

2.2

1.99

1.88

1.72

1.64

1.54

1.46

0.6



2.93

2.66

2.44

2.26

2.1

1.97

1.85

1.75

0.7



3.44

3.11

2.86

2.64

2.46

2.3

2.16

2.04

0.8



3.96

3.58

3.27

3.02

2.82

2.63

2.48

2.34

0.9



4.5

4.04

3.69

3.41

3.17

2.98

2.79

2.63

1



5.04

4.52

4.12

3.8

3.53

3.5

3.1

2.93

1.4





6.46

5.85

5.37

4.98

4.65

4.37

4.05

1.8





8.51

7.64

7

6.46

6.02

5.64

5.31

2





9.58

8.56

7.81

7.21

6.71

6.28

5.91

2.4







10.45

9.48

8.72

8.1

7.57

7.12

2.8







12.41

11.19

10.26

9.51

8.88

8.34

3.2







14.46

12.94

11.83

10.94

10.2

9.57

3.6







16.61

14.76

13.43

12.39

11.54

10.91

標準狀態下氣體密度（kg/m3）  (僅供參考)                         表7

氣體名稱

空氣

氫氣

氧氣

氮?dú)?/span>

氯氣

氨氣

半水煤氣

0℃，0.13MPaρN

1.293

0.0889

1.43

1.251

3.214

0.77

0.836

氣體名稱

氬氣

乙炔

甲烷

乙烷

丙烷

丁烷

焦?fàn)t煤氣

0℃，0.13MPaρN

1.79

1.017

0.717

1.357

2.005

2.703

0.4849

氣體名稱

乙烯

丙烯

天然氣

煤氣

一氧化碳

二氧化碳



0℃，0.13MPaρN

1.264

1.914

0.828

0.802

1.25

1.977





5.2儀表功能的選擇：

儀表輸出功能的選擇依據于使用要求，一般測量流量選傳感器輸出是脈沖，供電+12V，當要求有現場顯示時，可選帶現場顯示的傳感器。

5.3儀表壓力損失的計算：

儀表口徑選擇以后，可計算該表的壓力損失。是否對工藝管線有影響。

公式4








  △P≤1.2ρV2













式中△Ｐ——傳感器壓力損失，Pa；ρ——流體的密度，kg/m3

V——管道內流體的平均流速m/s



六、傳感器使用在非防爆場所電氣接線



6.1接線端子示意圖及端子定義：



文本框: “+” “-”接流量積算儀外供DC+12V或DC+24V電源，必須與傳感器銘牌上標注的電壓*。

 “  ”接流量積算儀脈沖輸入端。

6.2　 接線

6.2.1接線導線請選用3×0.35mm2三芯屏蔽電纜。

6.2.2導線與接線端子連接必須可靠。

6.3   接地

6.3.1電纜屏蔽網應在安全場所可靠接地，禁止與儀表外殼連接。



6.3.2傳感器放大器殼體上設有接地螺栓，用戶使用時應可靠地。接線如圖10

SB-2100 二次表接線圖

圖10

















6.4防爆型傳感的接線方法：

防爆型渦街與二次儀表或關聯設備之間必須加防爆安全柵。

接線如圖12。









會員登錄

×

請輸入賬號

請輸入密碼

=

請輸驗證碼

收藏該商鋪

X
該信息已收藏！
標簽：
保存成功

(空格分隔,最多3個,單個標簽最多10個字符)

常用：

提示

X
您的留言已提交成功！我們將在第一時間回復您~
东安县| 西城区| 皮山县| 万山特区| 桃江县| 仙居县| 舒城县| 竹山县| 绥棱县| 璧山县| 天门市| 北流市| 灵石县| 四平市| 湘潭市| 图木舒克市| 大邑县| 通辽市|
