產品型號Y-103BFZ
品 牌
廠商性質生產商
所 在 地上海
聯系方式：文工查看聯系方式
更新時間：2019-07-11 12:44:30瀏覽次數：503次

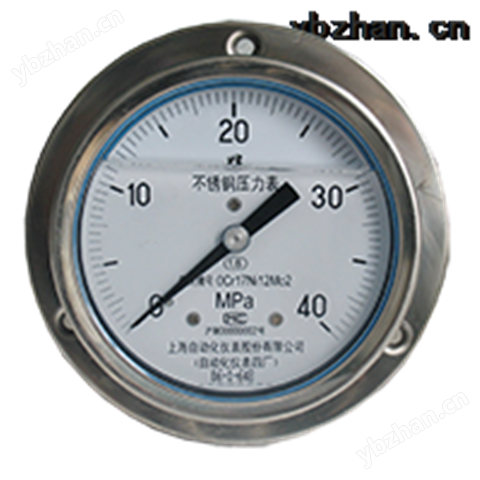

聯系我時，請告知來自 儀表網Y-103BFZ不銹鋼耐震壓力表廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。
本儀表的整體結構設計合理、工藝精致，具有較高的測量精準度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進*進技術裝備中的同類儀表實現國產化的理想配套產品。
產品介紹
不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量各種流體介質的壓力。
本儀表的整體結構設計合理、工藝精致，具有較高的測量精準度和持久的穩定性，因此不僅可提供出口，尤為國內用戶對引進*進技術裝備中的同類儀表實現國產化的理想配套產品。
主要技術指標
標度范圍、精確度等級
| 型號 | 標度范圍MPa（Hg～PSi） | 精確度等級 |
| Y-100B-F Y-100B-FZ Y-103B-F Y-103B-FZ | 0～0.6、1、1.6、2.5、4、 6、10、16、25、40、60 -0.1～0.5、0.9、1.5、2.4 | 1.6 |
導壓系統及外殼等材質
| 零件名稱 | 材料牌號 |
| Y-103B-FZ | |
| 接頭 | 0Cr18Ni9（304） |
| 彈簧管 | 0Cr18Ni9Ti（321） |
| 外殼 | 0Cr18Ni9 |
結構與原理
儀 表由導壓系統（包括接頭、彈簧管、限流螺釘?shù)龋?、齒輪傳動機構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為 氣密型機構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液（一般為硅油和甘油）的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影 響。
外形尺寸圖
徑向 軸向
| D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接頭螺紋 |
| 60 | 76 | 4.5 | ≤60 | / | 14 | 36 | 66 | M14×1.5；Z1/4"(NPT) |
| 100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 | M20×1.5； Z1/2";Z1/4"(NPT) |
| 150 | 165 | 5.8 | ≤125 | ≤60 |
選型:
