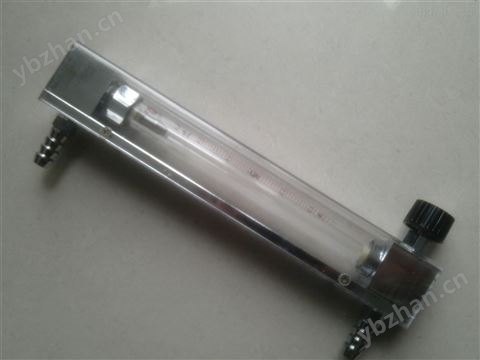

轉子流量計是基于浮子位置測量的一種變面積流量儀表.采用全金屬結構,Modular概念設計,其壓損小,量程比大（10:1）,安裝維護方便,可廣泛用于復雜,惡劣環境及各種介質條件的流量測量與過程控制中。
轉子流量計是基于浮子位置測量的一種變面積流量儀表.采用全金屬結構,Modular概念設計,其壓損小,量程比大(10:1),安裝維護方便,可廣泛用于復雜,惡劣環境及各種介質條件的流量測量與過程控制中。泛應用于化工、石油、輕工、醫藥、環保、食品及計量測試、科學研究等部門，測量單相非脈動流體(液體或氣體)的流量。
由兩個部件組成，一件是從下向上逐漸擴大的錐形管;另一件是置于錐形管中浮子流量計且可以沿管的中心線上下自由移動的轉子。當測量流體的流量時，被測流體從錐形管下端流入，流體的流動沖擊著轉子，并對它產生一個作用力(這個力的大小隨流量大小而變化);當流量足夠大時，所產生的作用力將轉子托起，并使之升高。同時，被測流體流經轉子與錐形管壁間的環形斷面，這時作用在轉子上的力有三個:流體對轉子的動壓力、轉子在流體中的浮力和轉子自身的重力。 流量計垂直安裝時，轉子重心與錐管管軸會相重合，作用在轉子上的三個力都沿平行于管軸的方向。當這三個力達到平衡時，轉子就平穩地浮在錐管內某一位置上。對于給定的，轉子大小和形狀己經確定，因此它在流體中的浮力和自身重力都是已知是常量，唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時，轉子將作向上或向下的移動，相應位置的流動截面積也發生變化，直到流速變成平衡時對應的速度，轉子就在新的位置上穩定。對于一臺給定的，轉子在錐管中的位置與流體流經錐管的流量的大小成一一對應關系。
為了使轉子在在錐形管的中心線上下移動時不碰到管壁，通常采用兩種方法:一種是在轉子中心裝有一根導向芯棒，以保持轉子在錐形管的中心線作上下運動，另一種是在轉子圓盤邊緣開有一道道斜槽，當流體自下而上流過轉子時，一面繞過轉子，同時又穿過斜槽產生一反推力，使轉子繞中心線不停地旋轉，就可保持轉子在工作時不致碰到管壁。的轉子材料可用不銹鋼、鋁、青銅等制成。
全不銹鋼型 | |||||||||
