本重錘式料位計特別適用于水泥、冶金、煤碳、飼料、糧食、鋼鐵、電廠等行業，能在
高溫（200℃以上）、大粉塵、濕度變化大等惡劣環境下準確測量，還能用于測量液態物
料、固-液分界面、液-液分界面的高度，在水泥倉、煤倉、粉塵倉等料位的測量中被大量使
用，是這方面料位的*測量工具。本產品具有高穩定性及高可靠性。

詳細介紹

重錘式料位計

上海麥倫儀表有限公司

性能簡介：

本重錘式料位計特別適用于水泥、冶金、煤碳、飼料、糧食、鋼鐵、電廠等行業，能在

高溫(200℃以上)、大粉塵、濕度變化大等惡劣環境下準確測量，還能用于測量液態物
料、固-液分界面、液-液分界面的高度，在水泥倉、煤倉、粉塵倉等料位的測量中被大量使
用，是這方面料位的*測量工具。本產品具有高穩定性及高可靠性。
重錐式料位計主要技術指標：
◆料位測量范圍：00.00～69.99米
◆料重顯示范圍：000.0～999.9噸
◆顯示分辨率：數字2.5cm；模擬光柱2%
◆測量誤差：≤±3㎝（料位）
◆自動測量間隔：1～9999秒
◆報警上限：0～69.99m，繼電器觸點容量AC220V/5A
◆報警下限：0～69.99m，繼電器觸點容量AC220V/5A
◆傳感器到儀表傳輸距離：≤1Km
◆輸出信號：數碼管及光柱顯示高度、重量，4～20mA變送遠傳
◆供電電源：AC220V；50HZ
◆工作環境：
   儀表：溫度-15～40℃；濕度＜85%
   傳感器：溫度-40～70℃；濕度≤90%
    重錘、鋼纜（帶）：工作溫度＜1100℃
◆消耗功率：傳感器≤220W；儀表5W
◆儀表安裝方式：盤裝
    外形尺寸：144x108x140（㎜）
    開孔尺寸：139+1x102+1（㎜）
◆傳感器外形及安裝尺寸：（見圖三）

◆傳感器標準安裝（見圖六）及高溫、大粉塵環境安裝（見圖七）方法：

一、概述

    1.MLZC100型料位計是在原來*、二代重錘式位計基礎上改進而成的目前一代物位儀表，無論在控制顯示儀表或傳感器方面都進行了一次技術革命，使其性能與結構都趨于*，成為類型的*。

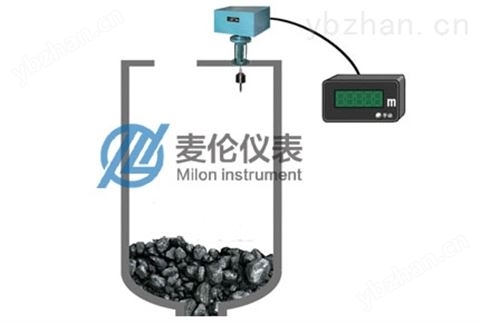

    2.本料位計由傳感器和控制顯示儀表組成。傳感器采用重錘探測式，各種信號由無機械觸點的磁敏元件取出，運行可靠。傳感器安裝于倉頂，重錘由電機通過不銹鋼帶或不銹鋼纜牽引吊放在倉內。儀表控制傳感器自動定時對料位進行探測，每次測量時重錘從頂倉起始位置開始下降，重錘接觸到料面立即返回到倉頂?shù)却乱淮螠y(cè)量。儀表對重錘下降過程中傳感器發出的信號處理后顯示出料位高度值或存料重量并發出越限報警信號及4～20mA料位模擬信號。儀表采用單片微機和軟件技術，功能強大、操作簡易，傳感器因測量的料位類別不同而配備相應外形、結構的重錘。特別適用于水泥、冶金、煤碳、化工、飼料、碼頭、糧食、鋼鐵等各種高溫粉狀、塊狀、顆粒狀及高溫度液態物料的料位和兩種液體分界及沉淀物高度的在線檢測與控制。在水泥倉、煤倉料位的測量中已經被大量使用，是這方面測量的主流測量工具。
    3.本料位計設置有料位變送輸出功能，以滿足遠程多處顯示，還可同時帶通訊接口及料位變送輸出功能。不僅能獨立構成自動上料控制系統使用，還可與上位計算機聯網構成集散型監控系統，以實現對各現場料位的數據存儲、管理及打印。

二、料位計的重錘：
測量不同類型的料位時為保證測量準確、可靠，所配備的重錘外形及結構是不同的。
.不同重錘外形及結構見下圖所示：

三、控制顯示儀表面板設置見圖二：

建材行業


名稱：MLZC100重錘料位計(傳感器) 現場：衡陽某生產鈣粉企業成品倉(由于粉塵大，采取導向滑輪方式安裝)

名稱：MLZC100重錘料位計(傳感器) 現場：衡陽某生產鈣粉企業成品倉(由于粉塵大，采取導向滑輪方式安裝)

名稱：MLZC100重錘料位計(傳感器) 現場：衡陽某生產鈣粉企業成品倉(由于粉塵大，采取導向滑輪方式安裝)



名稱：MLZC100重錘料位計(傳感器) 現場：云浮市某大型水泥生產企業成品倉(由于粉塵大，采取導向滑輪方式安裝)

名稱：MLZC100重錘料位計(傳感器) 現場：悅城某水泥生產企業2號成品倉(由于粉塵大，采取導向滑輪方式安裝并取代原來效果不好的雷達料位計)
