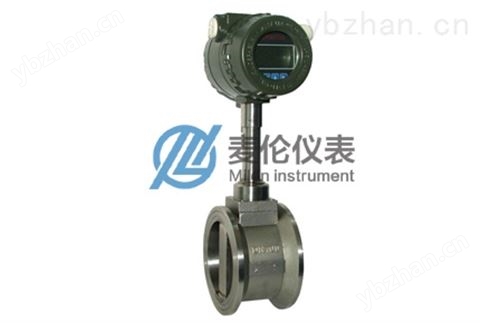

智能渦街流量計的zui大優點是抗振性能特別好，無零點漂移，可靠性高。通過長時間對進行的大量波形分析和頻譜分析，設計出了探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用*的數控車床進行加工，確保加工的同軸度和光潔度等技術參數，配合特殊的工藝處理，從而zui大限度的克服存在的固有自振蕩頻率對信號的影響這個通病。

詳細介紹

上海麥倫儀表有限公司

選擇渦街流量計所需要的參數：

1、管道的口徑

2、被測介質的名稱（蒸汽要注明是飽和蒸汽還是過熱蒸汽）

3、被測介質的工作壓力

4、被測介質的工作溫度

5、被測介質的工作流量

------------------------------------------------------------------------------------------

測量介質	過熱/飽和蒸汽、液體和氣體
口徑	對夾式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300 法蘭式：DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600 特殊口徑可協議供貨
公稱壓力	液體：1.6、2.0、4.0、5.0、6.3、10.0MPa 氣體及蒸汽：1.6、2.0、4.0、5.0MPa
介質溫度	-40～80℃、-40～150℃、-40～300℃
準確度	0.5%（協議供貨）、1.0%、1.5%
本體、漩渦發生體材質	304不銹鋼（標準供貨）、316L、哈氏合金C、哈氏合金B(yǎng)、其他材料協議供貨
流速范圍	液體：0.15～7 氣體：1.5～60 蒸汽：2～70
輸出信號	1、三線制電壓脈沖、低電平＜1V；高電平≥5V 2、二線制4-20mA輸出
通訊功能	HART、RS485
供電電源	電壓脈沖型：DC12V、DC24V 標準電流輸出，當?shù)仫@示：DC24V 電池供電(鋰電池)： 3.6V
環境溫度	-30℃～65℃ 大氣壓力：86KPa～106KPa
防護等級	IP65、IP68
防爆等級	本安型、隔爆型






在穩定的工況下，徑流臨界流噴嘴和被檢定流量計的氣體質量流量是相同的。檢定過程中，微機系統自動采集和處理臨界流噴嘴前的氣流滯止壓力和滯止溫度，計算出標準的氣體質量流量或累計流量，并按照相關的檢定規程，將它與采集到的被檢定流量計的指示值進行比較和計算，即可得到被檢定流量計在不同流量點的基本誤差和重復性誤差，從而實現對氣體流量計的檢定。氣體音速噴嘴裝置由以下部分組成：（1）2臺真空泵（一臺2800m³/h與一臺1000m³/h），總裝機容量達到6600m³/h，高出設備性能30%。（2）1臺60m³/h的空氣壓縮機，配置溫壓緩沖罐，以保證裝置中氣動夾表器、氣動閥門的動力保證。（3）裝置設計電總功率為185KW，動力配電采用變頻器啟動方式，以保證真空度的恒壓控制。（4）基本管路采用304不銹鋼材料，以確保氣體的潔凈和裝置的耐用。五路檢定管徑分別是：DN50\DN80\DN100\DN150\DN200。（5）超音速噴嘴采用316L不銹鋼加工，并由中國*出具檢定證書。（6）控制系統構成：以上位機(PC機)和下位機（高性能單片機）為核心完成流程控制設備的開關、信號采集、數據處理、打印儀表檢定報告及檢定證書。

經濟型渦街流量計和高效型的對比-----------------------------------------------------


-----------------------------------------------------------------------------------------------------------------------------------------
