| 產地 | 國產 | 加工定制 | 是 |
|---|
10KV戶外油浸式三相電力高壓計量箱JLS-10（以下簡稱計量箱）額定電壓為10kv，額定頻率為50-60hz的三相交流網路上作電能計量用，由組合互感器和電表箱兩部分組成。

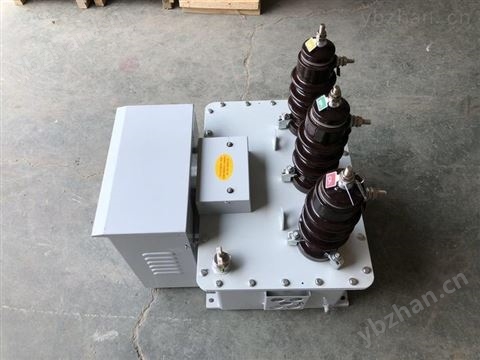

10KV戶外油浸式三相電力高壓計量箱JLS-10
1、本產品由組合互感器和計量儀表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器組裝在一起而成。計量儀表箱內配有D86系列三相電度表和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。
2、電壓互感器的鐵芯為外鐵式，用優質冷軋取向硅鋼片疊裝而成，中柱為多級階梯形，在中柱上裝有一次及二次線圈。
3、電流互感器鐵芯為內鐵式，用優質冷軋取向硅鋼片疊裝而成，在鐵芯柱上裝有一次、二次線圈。
4、通過瓷套內的導電桿將電壓、電流互感器的一次引出供接線用。電壓、電流互感器均固定在托板上，托板通過支撐桿吊裝于箱蓋上，并浸于變壓器油中。
5、高壓引線套管，二次引線套管裝設在箱蓋上，油箱側面裝有放油塞接地螺栓。
6、儀表箱裝在油箱正面，上面裝有觀察窗并備有鉛封孔。
7、復變比計量箱采用二次更換變比復式西安華儀電氣有限公司，便于更換變比時，更間接，高效的工作。
8、復變比計量原理，采用V/V-12接線方式，電壓回路中二次b點接地，電流回路中A.C相電流二次回路尾端接地。在復變比計量箱內部，電流二次回路尾端，電壓二次回路尾端b點，已連接為一點，但并未接地，實際接測量時，該點應可靠接地。
高壓電力計量箱，不帶電度表稱為組合互感器，交流油浸式戶外式（也適用于戶內），是直接測量高壓線路中有功和無功電能的計量設備。適用于額定頻率50、60Hz的三相交流線路35kv、10kv、6kv、3kv系統網絡上。具有精度高重量輕、安裝方便和防竊電等優點。深受廣大供電部門歡迎。
三相三線計量箱（二元件）由二只單相電壓和電流互感器組成，三相四線計量箱（三元件）由三只意想電壓和電流互感器組成，裝入箱體中，一二次出線均用瓷套管裝在面板上，外側表面配裝電度表供計量使用。
10KV戶外油浸式三相電力高壓計量箱JLS-10
