不同型號工業在線PH計電極和儀器的連接方法

來源：上海儀電科學儀器股份有限公司 2025年07月23日 07:17

前置放大器（PHGF-27B、PHGF-28B）連接示意圖

pH計(PHG-21C型、PHG-217A/B型、PHG-7685A型、PHG-21D型、PHG-217D型與PHGF-27B、PHGF-28B前置放大器通過P1接線柱連接，發送器與主機單元之間的通過電纜線連接, 電纜型號規格為5芯屏蔽電纜, 每芯線上貼有編號。

P2接線點使用電纜為特制四芯雙屏蔽電纜(用戶購買備件時, 請注明特制四芯雙屏蔽電纜)。四根芯線外層還有一層屏蔽線, 用于接地屏蔽, 具體接法如下：

接點名稱	電纜編號	接點名稱說明
EGND	1(外層屏蔽線)	接地點
RT3	2(藍色導線)	溫度元件接點
EEF	3(屏蔽芯線屏蔽線)	參比電極接點
G	4(屏蔽芯線芯線)	pH(ORP)電極接點
RT2	5(綠色導線)	溫度元件接點
RT3	6(紅色導線)	溫度元件接點

PHGF－46－P2Y1型）、 （PHGF－46－P3Y1型）、（PHGF－46－S1Y1型）發送器中FG-991A復合電極電纜線與PHGF-46前置放大器與PHG-217D型工業pH/ORP測量控制器或PHG-21D型工業pH/ORP計接線圖：

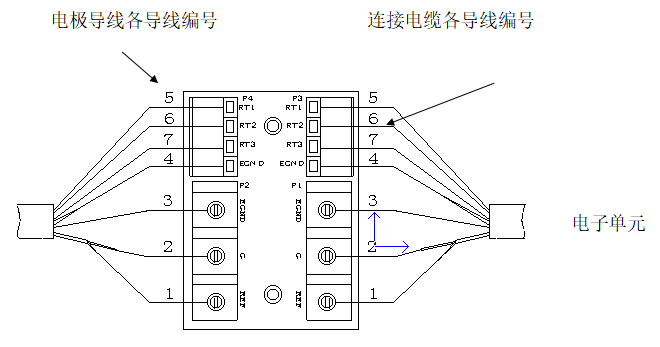

（PHGF-43-P0N型、PHGF-43-P1N、PHGF-43-P2N型）發送器的接線盒中，電極導線、連接電纜的接線如下圖所示：

FG－991A型工業式pH復合電極可以測量溶液的ORP值
