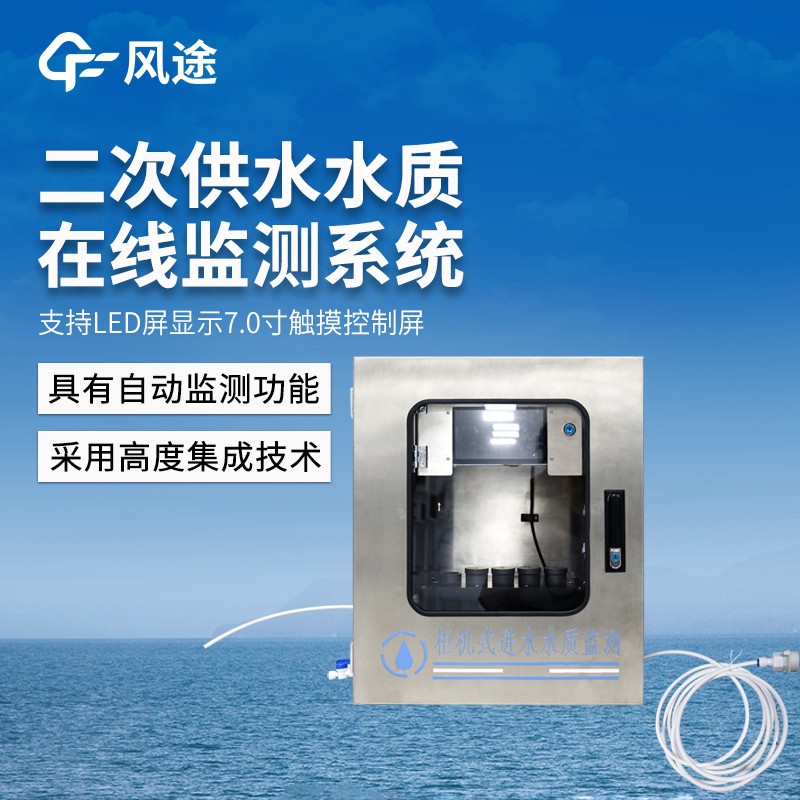

二次供水水質在線監測系統—對二次供水環節設計的綜合性水質監測解決方案。【FT-GSZ04】二次供水水質在線監測系統是一套針對二次供水環節設計的高精度、綜合性水質監測解決方案。該系統依據國家相關水質標準和規范，運用先進的傳感器技術，可對二次供水中的余氯、pH 值、濁度、電導率等多項關鍵指標進行實時、連續監測。

　　一、產品介紹

　　1.1概述

　　GSZ04供水水質站是基于物聯網技術的綜合傳感器采集、顯示、分析系統，供水水質監測微系統，由穩流排氣單元、分析測試單元、系統控制單元和遠程通訊單元等組成，具備完善的供電、防雷、網絡通訊等功能。

　　1.2產品定位

　　GSZ04該設備用于供水末梢<0.3Mpa管壓環境?？蓮V泛應用城市或村鎮自來水廠、自來水輸水管網、自來水二次供水、用戶末梢、室內游泳池、大型凈水設備和直飲水等水質在線監測，是水廠生產過程控制、水利水務管理、衛生監督等領域不可少的在線分析設備。

　　1.3功能與特點

　　·GPRS聯網4G

　　·支持擴展RJ45聯網

　　·支持擴展傳感器遠傳

　　·支持LED屏顯示7.0寸觸摸控制屏

　　·支持擴展安卓屏顯示、存儲

　　·擴展安卓屏支持2G數據存儲、U盤數據導出

　　·支持一路RS485 modbus-RTU協議從站

　　·支持多通道RS485 modbus-RTU傳感器擴展

　　·配套物聯網數據展示、存儲、分析平臺

　　·平臺支持TCP短鏈接、HTTP協議等多種協議數據轉發

　　二、組成

　　2.1組成單元

　　供水水質監測微系統由供電單元、分析測試單元、顯示單元、水泵單元和遠程通訊單元及集成箱主體單元組成。

　　2.1.1供電單元

　　電源適配器AC220轉DC12V/3A。

　　2.1.2分析測試單元

　　分析測試單元，主要由水溫、電導率、PH、濁度傳感器構成，通過螺紋或緊配固定件固定于流通池上，傳感器主要參數如下：

　　技術參數

　　注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝,

　　以上水質傳感器工作環境0-50℃，<0.3Mpa。

　　2.1.3顯示單元

　　多參數監測儀，安裝于柜門處，進行數據采集、解析、顯示、通訊、數據保存操作，

　　·安卓版本：4.4.2·CPU：四核Cortex™-A7·RAM/ROM：512M/4G·屏幕：7寸電容觸屏·供電：12V/1A·支持U盤擴展，支持內存卡擴展

　　2.1.4遠程通訊

　　RS485接口MODBUS-RTU通訊協議出廠設備地址6十進制支持03功能碼讀取數據

　　按順序依次排列

　　2.1.5 設備箱主體單元
