煤炭揮發(fā)分的測定是評價煤質(zhì)的重要指標之一，通常依據(jù)國家標準（如GB/T 212-2008）進行。以下是測定方法的詳細步驟和注意事項：

　　一、測定原理與標準

　　煤炭揮發(fā)分測定需在900±10℃隔絕空氣條件下加熱煤樣7分鐘，依據(jù)GB/T 212-2008國家標準執(zhí)行。該測定方法通過質(zhì)量損失計算揮發(fā)分產(chǎn)率，反映煤的變質(zhì)程度，是分類和利用的重要參數(shù)，核心步驟包括樣品制備、高溫加熱、質(zhì)量差計算三個關(guān)鍵環(huán)節(jié)。

　　二、揮發(fā)分測定步驟

　　1.實驗儀器設(shè)備

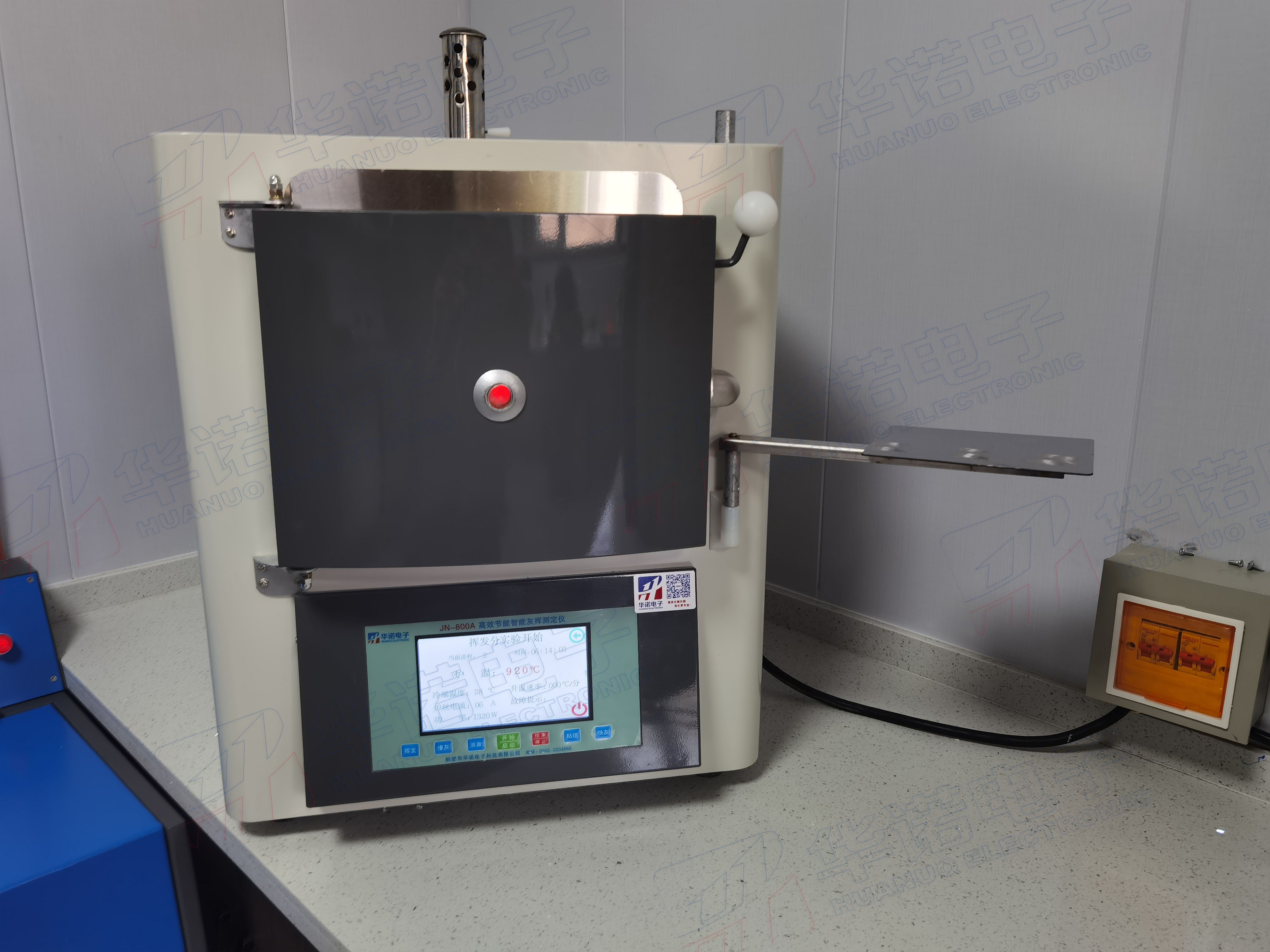

　　馬弗爐：恒溫區(qū)能維持900±10℃，爐膛有足夠的通風(fēng)孔。

　　坩堝：專用瓷坩堝（質(zhì)量約15~20g，帶密封蓋）。

　　分析天平：精度0.0001g。

　　干燥器：內(nèi)裝變色硅膠干燥劑。

　　2.樣品制備

　　將煤樣研磨至≤0.2mm，并在105~110℃下干燥1小時（分析基水分測定用）。

　　取1±0.01g（精確至0.0001g）煤樣置于已恒重的坩堝中。

　　3.加熱過程

　　將馬弗爐預(yù)熱至920℃左右，打開爐門迅速放入坩堝（爐溫應(yīng)在5分鐘內(nèi)恢復(fù)至900±10℃）。

　　關(guān)閉爐門，準確加熱7分鐘（±5秒）。

　　4.冷卻稱量

　　取出坩堝，在空氣中冷卻5分鐘后移入干燥器冷卻至室溫。

　　稱殘重并計算：揮發(fā)分產(chǎn)率=（損失質(zhì)量/煤樣質(zhì)量）×10O%-水分含量。

　　三、注意事項

　　溫度控制：必須嚴格保證900±10℃和7分鐘的加熱條件，否則結(jié)果偏差大。

　　坩堝密封：蓋子需蓋嚴，防止空氣進入導(dǎo)致煤樣燃燒。

　　操作速度：從爐中取出坩堝時動作要快，避免殘渣吸濕或氧化。

　　水分校正：若煤樣水分高（＞5%），需先干燥后再測定。

　　重復(fù)性要求：平行測定結(jié)果的差值應(yīng)≤0.5%（無煙煤/褐煤）或≤0.3%（其他煤種）。

　　本文由煤炭化驗儀器廠家鶴壁華諾煤檢儀器編輯，僅供參考。

鶴壁華諾煤炭化驗設(shè)備研發(fā)生產(chǎn)全套煤炭化驗設(shè)備、煤質(zhì)分析儀器、煤炭檢測設(shè)備、煤質(zhì)化驗儀器，并提供分享煤炭化驗設(shè)備實驗流程、煤質(zhì)化驗設(shè)備化驗方法、煤質(zhì)化驗資料以供廣大煤質(zhì)化驗工作崗位人員學(xué)習(xí)。
