一、產品簡介

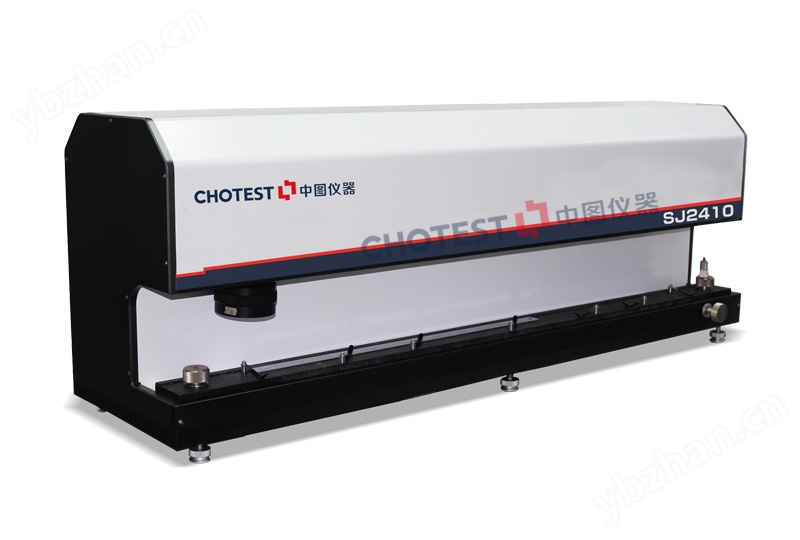

SJ2410影像式鋼直尺檢定儀采用高精度光柵、精確的運動控制技術的同時，引入機器視覺技術，實現鋼直尺參數的全自動、高精度測量。
儀器通過運動控制卡拖動相機到達待檢定線紋處，相機采集信息后，由計算機根據光柵值以及標定參數等信息計算待檢定線紋信息，由計算機將數據進行分析，計算獲得被檢尺的各參數。
影像式鋼直尺檢定儀為全自動測量，操作者只需裝好被測鋼直尺，在檢定軟件上選擇被測鋼直尺的型號規格和被檢點信息等參數后，點擊“開始檢定”按鈕，檢定系統立即開始檢定，系統支持自動檢定以及手工檢定模式，對采集到的數據根據檢定規程進行合格判定。檢定過程中的電機運行速度由用戶自定義設置。整個測量過程快速準確，大大降低了操作者的勞動強度，檢定結束后可立即生成并可打印出檢定報表。
儀器測量原理符合鋼直尺檢定規程（JJG 1-1999）的要求，系統軟件為簡體中文操作系統，操作方便。
二、結構原理
本儀器包括光柵傳感器、運動控制卡、圖像采集裝置、檢定軟件、工業計算機和打印機。
SJ2410影像式鋼直尺檢定儀采用計量光柵尺作為長度標準，采用工業計算機進行控制。
計算機在用戶點擊“開始檢定”后，會根據用戶自定義的檢定位置信息，以光柵尺讀數為基準，拖動電機運動到相對應位置。然后，攝像機拍攝線紋圖片，自動分析線紋信息，包括線紋寬度、線紋和端邊距離等。所有的待測線紋檢定完成后，由計算機根據規程判定鋼直尺是否合格，并將檢定數據生成檢定記錄，保存到數據庫中供客戶進行預覽和打印。
三、標準配置
1、 SJ2410 影像式鋼直尺檢定儀1臺
2、 標準器：1m玻璃線紋尺，分格值1mm，精度8µm。
標準器證書：由廣東省計量科學研究院出具《線紋尺校準證書》
3、 檢定軟件 1套
4、 臺式計算機1套
1) 主機配置：雙核以上CPU、2G內存、500G硬盤
2) 顯示器： 17 寸液晶顯示器
5、 HP激光打印機1臺（型號隨HP廠家變更而變更）
6、 儀器電纜1套
7、 產品使用說明書1套
8、 產品合格證、保修卡1套
