儀器用途：
巴拓®RSM-40V系列熔深測量顯微鏡，通過光電技術轉換，適合進行各類搭接，焊接等熔接深度的檢測。將焊接出的不同焊縫進行焊縫熔深，熔寬，余高的測量對比，以檢驗焊縫的優良。熔深是指在焊接接頭橫截面上，母材或前道焊縫熔化的深度。相同材料、不同材料通過焊接連接在一起，其中母材和焊縫之間區域的微觀組織形貌稱為焊接熔深，焊接產品的質量與綜合機械性能、力學性能、失效等與焊接熔深尺寸有很大的關系。
RSM-40V系列熔深測量顯微鏡在觀察時成正立的立體像，放大倍數可以連續調節，可以對同一物體進行不同倍率的連續觀看。配備本公司專業測量軟件可以在電腦上輕松的測試出焊縫熔深，操作簡便，成像清晰。
此設備不僅適合熔深檢測，由于其具有大視場和高清的成像效果，還適合各類零部件產品檢測，例如：表面毛刺，加工缺陷，刀具磨損等。一機多用，用途廣泛。
儀器特點：
◆RSM-40連續變倍熔深測量顯微鏡具備清晰的圖像質量，超寬的視覺效果。
◆高性能、高品質，同時又有著很高的性價比。
◆產品長期的質量保證－采用“五防”設計，防塵、防油、防水污染、防霉、防靜電，可根據不同用戶的使用環境及條件特殊定制。
◆高清晰度、寬視場，長工作距離，逼真的再現了物體的三維影像。
◆雙目視度可調，保證任何視力狀況的使用者，均能調出清晰滿意的圖像，減輕了眼睛的疲勞。
技術參數：
| 型號規格 | RSM-40 |
| 品牌 |
|
| 目鏡 | WF10X (Φ22mm) |
| 物鏡 | 變倍范圍0.8X~5.0X |
| 總放大倍數 | 8X-50X（目視）,10X-180X(拍攝：附加2X物鏡) |
| 變倍比 | 1:6.3 |
| 視場范圍 | ?27.5mm～?4.4mm |
| 工作距離 | 115mm |
| 移動工作距離 | 220mm |
| 光學系統 | 內斜光路變倍系統，體視角13°、45°傾斜觀察 |
| 雙目瞳距 | 52-75mm |
| 圓形載物臺直徑 | ?95mm（光學玻璃） |
| 照明方式 | 上下LED光源 |
| 測量范圍 | 0-18mm（配備標準物鏡0.8X~5X） |
BT-2000M軟件主要功能：
圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。
圖形關系測量：兩點距離、點到直線距離、兩線角度、兩圓關系。
元素構造：中點構造、中心點構造、交點構造、垂線構造、外切線構造、內切線構造、弦構造。
圖形預置：點、線、矩形、圓、橢圓、圓弧。
圖形處理：圖形大小改變、圖形位置移動、圖形數值化修改。
圖像處理：圖像捕捉、圖像文件打開、圖像文件保存、圖像打印
系統組成：
電腦型(RSM-40V) 1、顯微鏡 2、適配鏡 3、500萬像素專業攝像器(USB) 4、二維測量軟件BT-2000M 5、計算機(選配)
選配件：
1、輔助大物鏡：0.5X 2X 2、機械載物臺：180x155mm

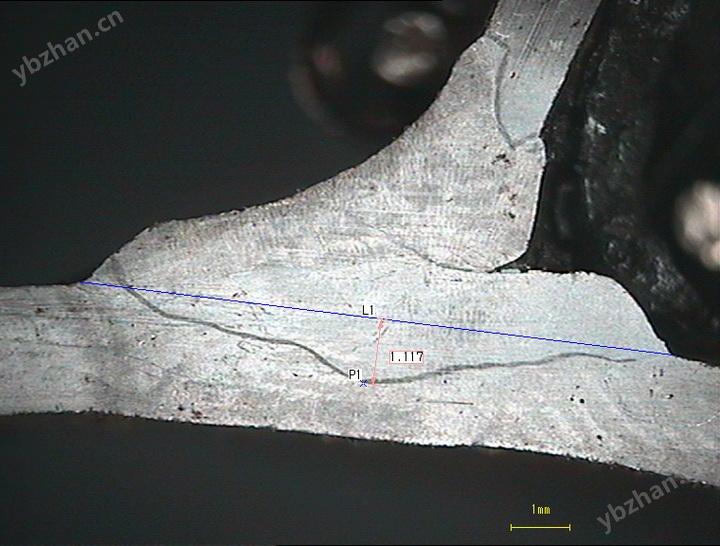

測量實例：
成像系統參數：
| 產品型號 | 500萬USB2.0顯微攝像系統 |
| 傳感器 | Aptina CMOS 5.1M |
| 芯片尺寸 | 1/2.5“ (5.70x4.28) |
| 圖像處理器 | Ultra-Fine TM顏色處理引擎 |
| 像素大小 | 2.2x2.2 |
| 幀率@分辨率 | 5@2592x1944 |
| 18@1280x960 | |
| 60@640x480 | |
| 掃描模式 | 逐行掃描 |
| 曝光時間 | 0.294ms~2000ms |
| 曝光控制 | 手動/自動 |
| 白平衡 | ROI 白平衡/手動Temp-Tint調整 |
| 色溫控制 | 手動/自動 |
| 設置 | 白平衡、曝光時間、降噪、增益、伽馬等 |
| 操作溫度 | -10~ 50℃ |
| 操作濕度 | 30~80%RH |
| 操作系統 | Microsoft® Windows®XP/ Vista / 7 / 8 /10(32 & 64 位) |
| 光學接口 | 標準C接口 |
| 數據接口 | USB2.0 |
| 捕獲/控制API | Native C/C++, C#/VB.NET, Directshow, Twain和Labview |
| 記錄方式 | 圖像和視頻 |
| 制冷方式* | 自然冷卻 |
| 供電 | USB插口供電（數據接口共用） |
