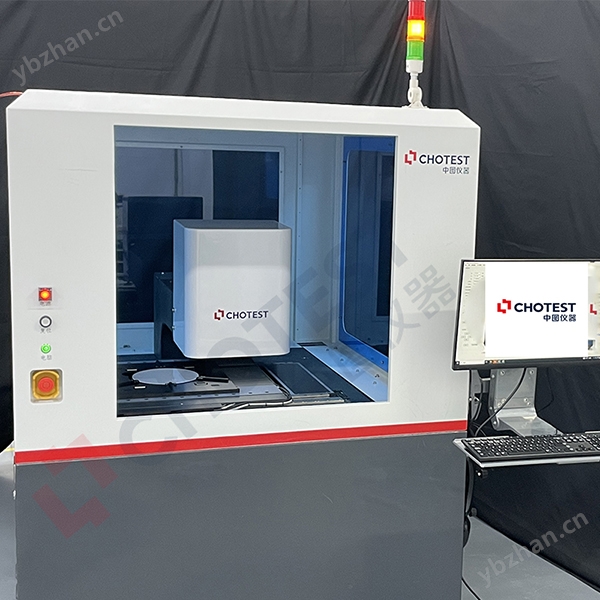

WD4000晶圓THK膜厚厚度測量系統兼容不同材質不同粗糙度、可測量大翹曲wafer、測量晶圓雙面數據更準確。它采用白光光譜共焦多傳感器和白光干涉顯微測量雙向掃描技術，完成非接觸式掃描并建立表面3D層析圖像，實現Wafer厚度、翹曲度、平面度、線粗糙度、總體厚度變化(TTV)及分析反映表面質量的2D、3D參數。

WD4000晶圓THK膜厚厚度測量系統通過非接觸測量，將晶圓的三維形貌進行重建，強大的測量分析軟件穩定計算晶圓厚度，TTV，BOW、WARP、在高效測量測同時有效防止晶圓產生劃痕缺陷。自動測量Wafer厚度、表面粗糙度、三維形貌、單層膜厚、多層膜厚：

1、使用光譜共焦對射技術測量晶圓Thickness、TTV、LTV、BOW、WARP、TIR、SORI等參數，同時生成Mapping圖；

2、采用白光干涉測量技術對Wafer表面進行非接觸式掃描同時建立表面3D層析圖像，顯示2D剖面圖和3D立體彩色視圖，高效分析表面形貌、粗糙度及相關3D參數；

3、基于白光干涉圖的光譜分析儀，通過數值七點相移算法計算，達到亞納米分辨率測量表面的局部高度，實現膜厚測量功能；

4、紅外傳感器發出的探測光在Wafer不同表面反射并形成干涉，由此計算出兩表面間的距離（即厚度），可適用于測量BondingWafer的多層厚度。該傳感器可用于測量不同材料的厚度，包括碳化硅、藍寶石、氮化鎵、硅等。

測量功能

1、厚度測量模塊：厚度、TTV(總體厚度變化)、LTV、BOW、WARP、TIR、SORI、平面度、等；

2、顯微形貌測量模塊：粗糙度、平整度、微觀幾何輪廓、面積、體積等。

3、提供調整位置、糾正、濾波、提取四大模塊的數據處理功能。其中調整位置包括圖像校平、鏡像等功能；糾正包括空間濾波、修描、尖峰去噪等功能；濾波包括去除外形、標準濾波、過濾頻譜等功能；提取包括提取區域和提取剖面等功能。

4、提供幾何輪廓分析、粗糙度分析、結構分析、頻率分析、功能分析等五大分析功能。幾何輪廓分析包括臺階高、距離、角度、曲率等特征測量和直線度、圓度形位公差評定等；粗糙度分析包括國際標準ISO4287的線粗糙度、ISO25178面粗糙度、ISO12781平整度等全參數；結構分析包括孔洞體積和波谷。

應用領域

可實現砷化鎵、氮化鎵、磷化鎵、鍺、磷化銦、鈮酸鋰、藍寶石、硅、碳化硅、玻璃不同材質晶圓的量測?？蓮V泛應用于襯底制造、晶圓制造、及封裝工藝檢測、3C電子玻璃屏及其精密配件、光學加工、顯示面板、MEMS器件等超精密加工行業。可測各類包括從光滑到粗糙、低反射率到高反射率的物體表面，從納米到微米級別工件的厚度、粗糙度、平整度、微觀幾何輪廓、曲率等。

應用場景

1、無圖晶圓厚度、翹曲度的測量

通過非接觸測量，將晶圓上下面的三維形貌進行重建，強大的測量分析軟件穩定計算晶圓厚度、粗糙度、總體厚度變化(TTV)，有效保護膜或圖案的晶片的完整性。

2、無圖晶圓粗糙度測量

Wafer減薄工序中粗磨和細磨后的硅片表面3D圖像，用表面粗糙度Sa數值大小及多次測量數值的穩定性來反饋加工質量。在生產車間強噪聲環境中測量的減薄硅片，細磨硅片粗糙度集中在5nm附近，以25次測量數據計算重復性為0.046987nm，測量穩定性良好。

部分技術規格

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
