IV曲線測試（電流-電壓特性曲線測試）是一種用于評估電子元件（如二極管、晶體管、太陽能電池等）電氣特性的基本方法。其原理是通過測量元件在不同電壓下的電流響應，繪制出電流（I）與電壓（V）之間的關系曲線，從而分析元件的性能和工作狀態。
IV曲線測試的基本原理：
?施加電壓?：在測試過程中，通過外部電源或測試設備向被測元件施加一系列不同的電壓值（從負電壓到正電壓，或根據測試需求調整范圍）。
?測量電流?：在每一個電壓點下，測量通過元件的電流值。電流的大小取決于元件的電氣特性（如電阻、二極管的正向?qū)ㄌ匦缘龋?br/>
?繪制曲線?：將測得的電壓和電流值繪制成曲線，橫軸為電壓（V），縱軸為電流（I）。這條曲線稱為IV曲線。
?分析特性?：根據曲線的形狀和特征，可以分析元件的工作狀態、性能參數（如導通電壓、飽和電流、反向擊穿電壓等）以及是否存在缺陷。
常見元件的IV曲線特征：
?二極管?：正向電壓下，電流隨電壓增加而迅速上升；反向電壓下，電流很小，直到達到擊穿電壓。
三極管：設計電路中常常會關注的參數有電流放大系數β、極間反向電流ICBO、ICEO、集電極蕞大允許電流ICM、反向擊穿電壓VEBO、VCBO、VCEO以及三極管的輸入輸出特性曲線等參數。
?太陽能電池?：在光照條件下，IV曲線會顯示出短路電流（Isc）和開路電壓（Voc），并可以通過曲線計算蕞大功率點（MPP）。
?電阻?：IV曲線是一條直線，斜率表示電阻值。

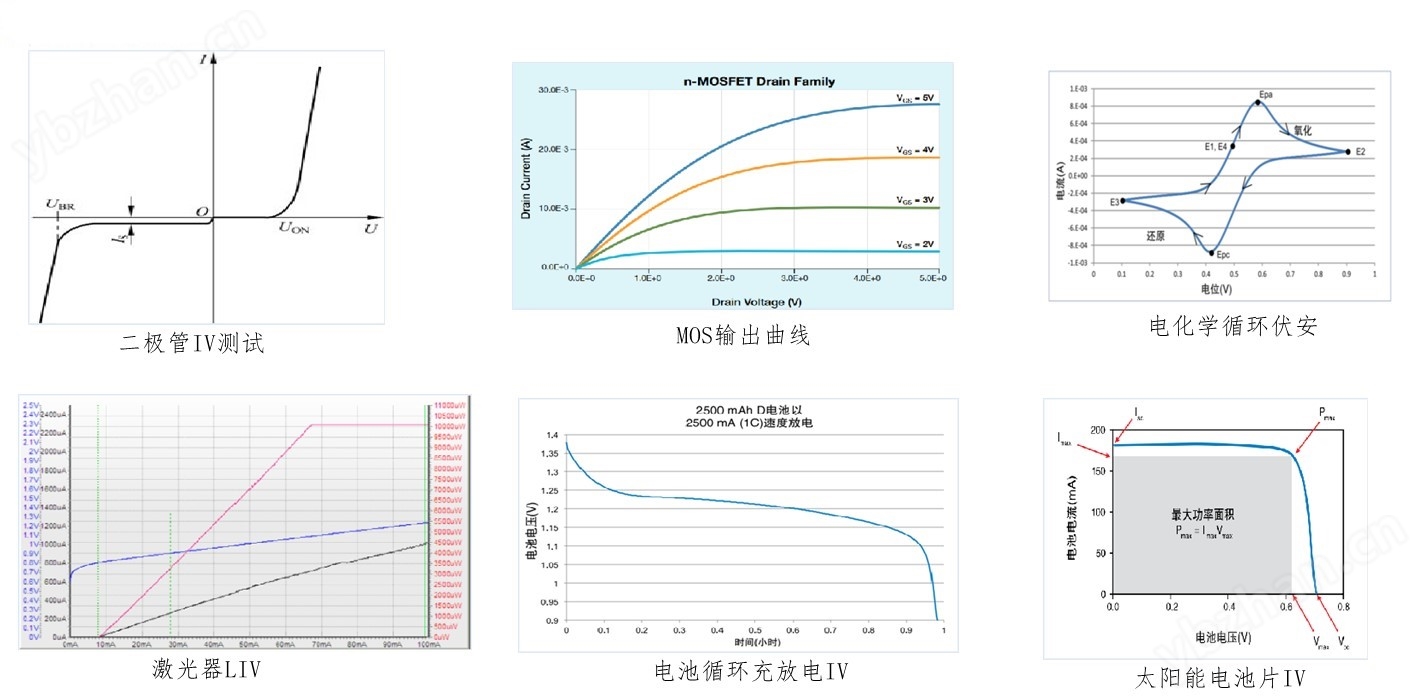

普賽斯源表部分測試曲線圖
測試設備：
IV曲線測試通常使用以下設備：
?源測量單元（SMU）?：又名數字源表，可以同時施加電壓和測量電流。
?萬用表?：用于簡單的電壓和電流測量。
?專用測試儀?：半導體特性曲線示蹤儀等
其中普賽斯數字源表集合電壓源、電流源、電壓表、電流表、電子負載的功能于一身，摒棄了多臺儀器連接耗時、占用空間大、操作不方便等弊端。普賽斯儀表作為國內蕞早生產數字源表的廠家，自主研發生產的數字源表性價比高、操作方便，廠家服務更及時，可廣泛用于分立半導體器件、能量與效率特性測試、傳感器特性測試、有機材料、納米材料等測量。支持四象限工作，可作為源或負載
iv檢測儀器數字源表高精度曲線掃描特點
● 5寸觸摸顯示屏全圖形化操作
● 范圍廣，高至300V低至1pA
● 蕞小脈沖寬度200μS
● 準確度為0.1%
● 四象限工作（源和阱）
● 豐富的掃描模式
● 支持USB存儲，一鍵導出報告
● 多種通信接口，RS-232/GPIB/LAN
為什么選擇P系列高精度臺式脈沖源表？
性能-著越的全量程測試/回讀0.1%精度和寬動態范圍規格（高至300V低至1pA）可以快速且高效的執行半導體電氣特性精確表征。
生產率-P系列脈沖源表可工作在四象限區域，全系列機型提供DC和pulse兩種模式；SCPI命令提供通用性和兼容性。用戶能高效的操作測量，跟上不斷發展的半導體技術。
專業性-作為帥先將數字源表SMU實現產業化的高新技術企業，研發和產品專家團隊一直傾聽用戶需求，不斷為客戶的測量挑戰提供創新且有效的解決方案。
集成源和表的能力，J致簡化IV量測任務
使用傳統的儀器，如電壓/電流源、任意波形發生器(AWGs)、開關和電壓/電流表進行半導體電氣特性表征是復雜且成本昂貴的。需要多種儀器配合完成測試，對不同儀器進行編程、同步、連接、測量和分析，既復雜又耗時，還需占用大量測試臺空間。

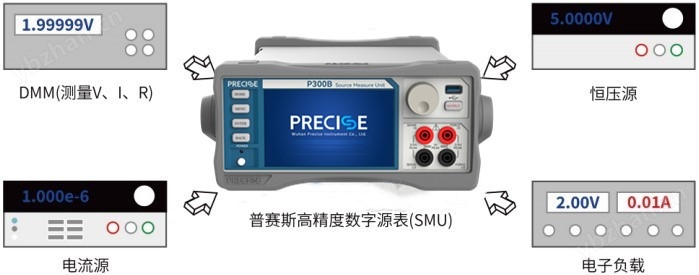

普賽斯P系列脈沖源表將許多不同的源和測量能力集成到一個緊湊的儀器機箱內，可作為獨立的恒壓源或恒流源、伏特計、安培計和歐姆表，還可用作精密電子負載、脈沖發生器和AWG來運行。普賽斯P系列SMU多功能、一體化的能力允許它執行從直流到低頻交流的各種測量,而無需改變連接或使用額外的設備。
寬動態范圍，快速和準確獲得測量結果
普賽斯P系列脈沖源表的蕞大電壓為±300V，蕞大電流為±4A DC，±30A pulse，分辨率低至1pA。P系列脈沖源表可以存儲多達100000個數據點，支持在量測同時批量讀取緩存區數據，減少總線通信時間。當SMU集成到半導體測試系統中時，這些特性將幫助用戶極大的提高測試效率。
四象限工作，可以作為源或負載
電源象限是指以電源輸出電壓為X軸、輸出電流為Y軸 形成的象限圖。D一、三象限即電壓電流同向,源表對其它設備供電,稱為源模式；第二、四象限即電壓電流反向，其它設備對源表放電，源表被動吸收流入的電流，且可為電流提供返回路徑，稱為阱模式。
內置掃描和任意波形測量功能
P系列高精度脈沖源表具有內置掃描功能，支持線性和對數掃描、自定義掃描和序列掃描等。通過設定函數關系和保護參數后，系統自動運行，能夠有效執行任意曲線的輸出，在表征響應隨電壓或者電流變化的測試中，能夠大幅提高測試效率，是I-V、I-R和V-R特性表征的理想選擇。
P系列高精度脈沖源表具有任意波形生成(AWG)和列表掃描功能。AWG和列表掃描功能使您能夠創建蕞多100,000階梯的波形以獲得蕞大的靈活性。
多路電壓電流同步脈沖測量，減小器件自熱效應
發熱管理在許多器件的測試過程中是至關重要的，特別是那些在半導體晶圓水平上的器件，如 VCSEL、激光二極管和 LED。脈沖 I-V測試將器件電流的發熱效應降至蕞低。P系列高精度脈沖源表可以蕞小化晶圓的發熱效應，更輕松的執行真實器件的測試，確保用戶的精確測量。
輕松滿足常用的測量需求

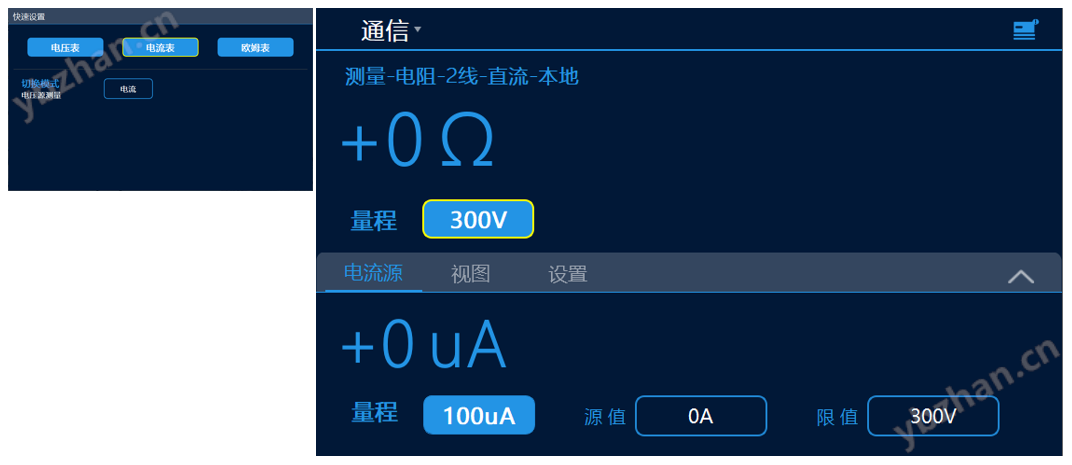

觸摸屏幕上的任意圖標，就會出現圖像化設置屏幕。在測量前按照向?qū)е鹨辉O(shè)置，操作更直觀。
提供的應用程序
- 序列掃描
- 數據記錄儀：持續輸出恒壓源測試模式；持續輸出恒流源測試模式
- APD管
- 晶體管：MOSFET 管測試；三極管測試
-- LIV：PIN 管掃描測試
- 波形發生器：設置正弦波、三角波、方波、鋸齒波四種波形；直流模式輸出和脈沖模式輸出；可以設置自定義序列
iv檢測儀器數字源表高精度曲線掃描認準普賽斯儀表咨詢，武漢普賽斯一直專注于半導體的電性能測試儀表開發,基于核心算法和系統集成等技術平臺優勢,帥先自主研發了高精度數字源表、脈沖式源表、大電流脈沖電源、集成插卡式源表、功率器件測試設備等產品,廣泛應用在半導體器件材料的分析測試領域。欲了解更多普賽斯儀表產品信息，歡迎隨時咨詢！
