手持掃描儀 華測 RS30測量復雜環境

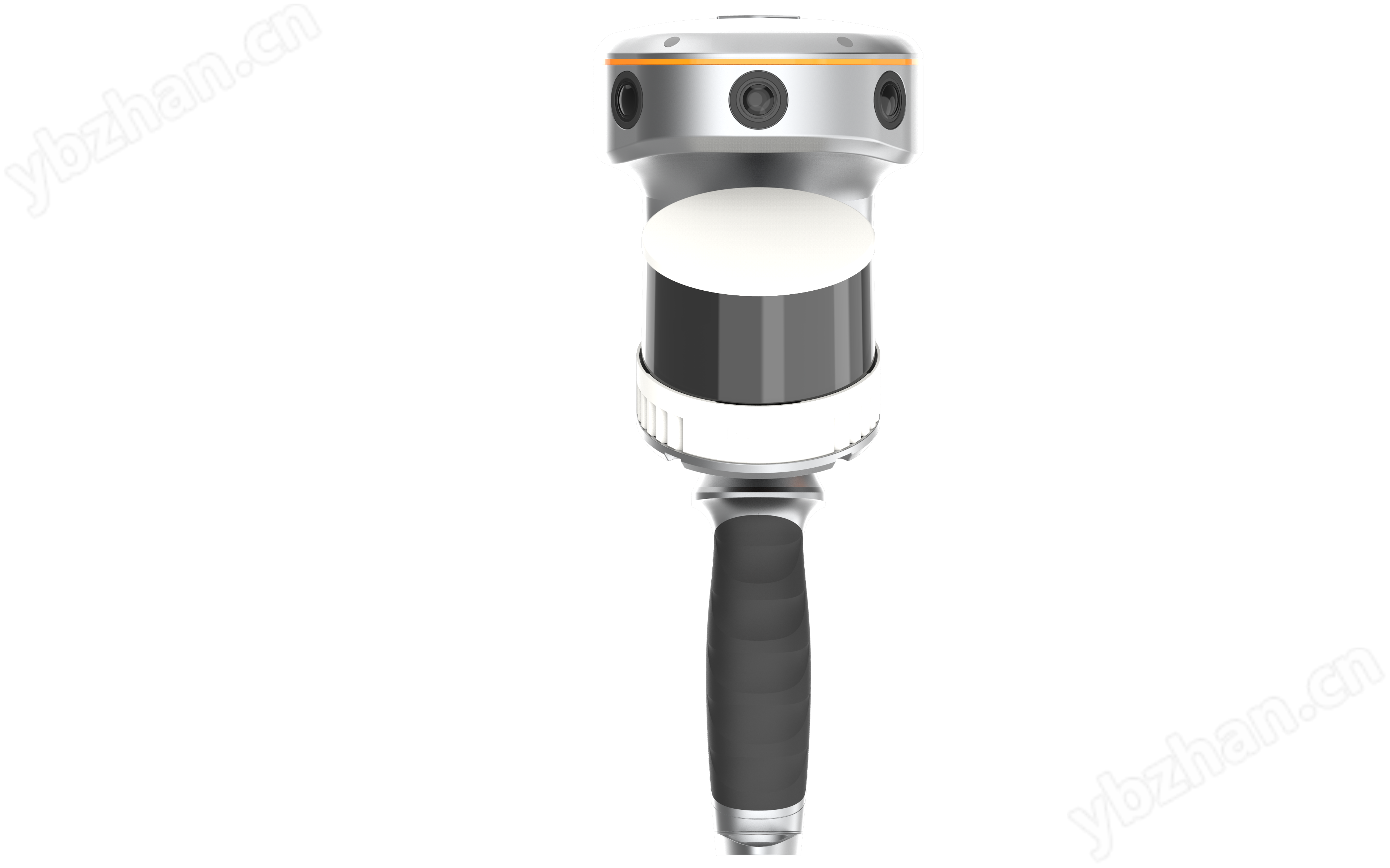

華測 RS30 是華測導航推出的一款高精度 RTK 與激光 SLAM 深融合的全新測量系統，以下將從其技術性能、功能特點、應用場景等方面進行詳細介紹：
技術性能
高精度定位：集成第四代空氣介質圓盤天線，0-30° 低高度角衛星信號質量提升 20%，且 EMC 電磁屏蔽設計確保 RTK 定位精度優于 3cm。通過融合高精度激光雷達，實現 RTK + 激光 SLAM 解算，室內外測量精度均可實現 5cm 的絕對測量精度。
強大的測距與點頻能力：配備全新一代三維激光傳感器，測距能力提升至 300 米，適用于高層建筑立面、電力巡檢、航道巡檢等需要高精度長距離測量的任務；點頻提升至 64 萬點每秒，高密度點云采集性能能夠滿足對地物特征及邊界要求更清晰、更精準的作業場景。
數據算力與處理：內嵌 CPU 1.2T 數據算力支撐，13000 平方米區域內無間斷實時 SLAM 解算，可實時瀏覽點云與即時量測，內業可直接從主機拷貝點云成果，無需二次后處理。同時，對于高精度測量要求使用場景，也支持通過 CoPre 軟件對實時點云成果進行二次精化處理提升精度，精化后的點云厚度小于 2cm，相對測量精度小于 1cm。
功能特點
全新點云著色技術：采用 HPC 真彩色點云著色算法，將可見光影像和激光點云等多源數據進行深度融合解算，實現點云的精準著色，大幅提升彩色點云可識別度，點云著色精準度可達 0.5 像素，能精準、快速助力矢量化信息提取工作。
智能算法升級
SLAM 算法升級：擁有全新的實時處理與后處理 SLAM 算法，能夠基于現場環境自動匹配合適的模型參數，在堤壩等弱特征場景、GNSS 嚴重遮擋的城市峽谷或者 GNSS 信號微弱的林區等復雜環境下，依然能夠輸出精度穩定的點云成果。
移動物體檢測：全新升級的移動物體檢測算法，可以智能識別行人、車輛等移動物體，并在成圖過程中自動去除移動物體，使外業采集過程更加流暢自由，點云成果更加整潔。
便捷操作設計
圖形化界面：SmartGo 采集軟件的圖形化界面支持 “傻瓜式” 操作，新人通過 30 分鐘培訓即可上手。
NFC 閃連功能：實現設備與手簿的一碰即連，省去繁瑣的參數設置。
無感慣導技術：自動完成姿態校準，無需人工靜止等待，將 30% 的傳統調試時間轉化為有效作業時間。
多種測量模式
創新 SFix 技術：當進入無信號或弱信號區域，常規 RTK 無法作業時，通過激光測距信息和 SLAM 角度約束信息，反算 RTK 的當前測點坐標，保證 1min 內依然保持 5cm 精度，解決 RTK 作業最后 100m 的測量難題。
Vi-LiDAR 無接觸測量：開創 RTK 產品 Vi-LiDAR 非接觸測量新模式，以三目攝像頭捕捉場景圖像，現場拍照并在照片上選擇待測點后，以 RTK 為起點的測量射線與 SLAM 點云的交點，實時計算待測點三維坐標，實現全新無接觸測量模式，RTK 也可以像全站儀一樣瞄準測量，保證 15m 范圍內 5cm 測量精度。
坐標系統與精度提醒
統一坐標框架：統一坐標框架為 CGCS2000，室外采用 RTK 坐標系（SWAS、CORS、單基站），室外到室內坐標系保持一致，免布設控制點，無需坐標轉換。
實時精度提醒：創新性地采用自研 SQC 精度自耦合算法，實時計算 SLAM 點云精度，并通過綠、黃、紅三色進行點云精度預警，提醒用戶及時采取有效措施，保證最終成果精度，不返工。
應用場景
建筑與工程測繪：可快速掃描生成高精度的建筑三維模型，助力工程進度監控和質量驗證，也適用于老舊小區改造、竣工測量等項目。
工業制造檢測：適用于汽車零部件、機械設備部件的表面缺陷檢測與尺寸測量，促進智能制造升級。
文化遺產保護：采用非接觸式掃描技術，完整保留文物細節，實現數字檔案標準化管理。
逆向工程與產品設計：幫助設計師快速獲得物體精確三維數據，縮短產品開發周期。
礦山測量：在無信號的礦山井下，通過的控制點測量模式構建坐標錨定方案；其高速激光掃描功能可高效完成復雜巷道的測量，為智慧礦山建設提供數據支撐。
電力巡檢：300 米的測程和高密度點云采集功能，能夠清晰檢測電力設施的細節，確保電力設施的安全運行。
航道巡檢：可以對航道進行高精度測量，為航道規劃、維護提供準確的數據支持。
