JKWG-12Z無功補償控制器
一、概述
JKWG-12Z無功補償器是一款采用PIC單片機控制技shu，以無功功率為控制物理量的型無功補償控制裝置，控制功能齊備，運行穩定性好。
二、功能介紹
☆ 采用PIC單片機控制芯片，抗干擾能力強
☆ 以無功功率為控制物理量，并同時兼顧功率因素，補償效果好，不會產生投切振蕩。
☆ 實時顯示網絡狀況；包括總無功功率、總有功功率、功率因數、電壓、電流等。
☆ 具自掉電參數記憶功能，掉電數據不丟失。
☆ 具有過壓、欠壓保護功能，延長電容壽命。
☆ 投入和切除延時可分別設置，符臺電網實際需要。
☆ 輸出路數可任意設定。
☆ 可手動控制輸出，便于系境調試。
☆ 標準開口安裝方式，安裝方便。

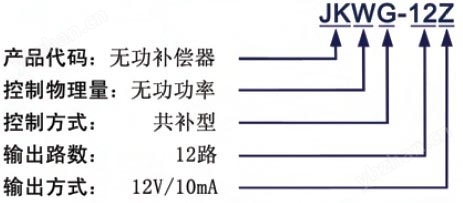

三、產品型號描述
四、技shu指標
額定電壓：AC380V(三相均衡補償)
輔助電源：AC220V/50Hz(正弦波形總畸變率≤5%)
額定電流：AC0~5A
電流輸入阻抗：≤0.2Ω
控制器靈敏度：10mA
輸出觸點容量：DC12V/10mA
整機功耗：≤5
五、測量精度
電壓模擬量：0.5級(80%~120%額定值)
電流模擬量：0.5級(20%~99%額定值)
功率：2級(相位角φ在-30°~+60°時)
功率因素：1.5級
六、控制參數取值范圍
| 功能 | 取值范圍 | 出廠默認值 |
| 輸出通道 | 1~12 | 12 |
| 電流變化 | 1~500 | 1（5：5） |
| 投入延時 | 5~250S | 30S |
| 切除延時 | 1~250S | 30S |
| 投入門限 | 1~999kvar | 20kvar |
| 切除門限 | 1~999kvar | 20kvar |
| 過壓保護 | 380~460V | 440V |
| 欠壓保護 | 240~380V | 240V |
| 電容容量 | 1~99kvar | 20kvar |
七、補償器面板說明
八、安裝
安裝結構：盤面安裝，背后接線
外形尺寸：120*120*81mm
開孔尺寸：111*111mm
外殼材料：阻燃塑料
九、接線圖
十、 無功補償控制器與系統接線方法舉例
十一、按鍵功能說明
 | 選擇手動／自動控制模式。所有參數設置需進入手動模式。 |  | 1、在自動模式下，查看上一個測量參數。 2、在手動模式下，選擇上一個待修改的功能參數。 3、在參數設置狀態下，對當前參數進行+1操作。 |
 | 1、在手動模式下通過上下鍵選中某一功能參數后，按此鍵進入該參數的設置狀態，通過上下鍵修改當前的功能參數。 2、在一個功能參數修改完畢后，按此鍵保存當前的參數，并返回到手動模式。 3、在自動模式下此鍵無效。 |  | 1、在自動模式下，查看下一個測量參數。 2、在手動模式下，選擇下一個待修改的參數。 3、在參數設置狀態下，對當前參數進行一1操作。 |
十二、控制方式、信號采集、投切門限
◇控制方式：三相均衡補償、循環投切
◇信號采集：共補型采集yi線電壓(Vbc)與一相電流
◇投切門限的泣定
本控制器是以無功功率作為控制參數對撲償電容器進行投切控制，功率因數只是作為控制參考量。
為防zhi系統的投切振蕩，本補償器設置了無功功率投入門限與切除門限：
l、投入門限的定義：當系統的無功功率大于設定的值時，補償器將要投入一組電容器，電害器控入后，系統的無功功率隨即得以減小，這一給定值即為投入門限，因?yàn)殡娙萜餮a(bǔ)償為非連續性補償，所以投入門限的蕞小值應大于一組電容器的容量。
無功投入條件（須同時滿足以下條件）：
Q實(Oa、Qb、0c)＞Q投
（0實-Q容×1.2）＞Q切
（1.2為防zhi投切振蕩冗余參數）
2、切除門限的定義：設定一無功功率，當系統的無功功率低于這一給定值時，補償器將準備切除一組電容器，切除后，系統的無功功率等于切除前的無功功率減去一組電容器的容量，系統的功率因數亦保持在0.95~1.00之間。無功切除條件（須同時滿以下條件）
Q實＜Q切
（Q實-Q容）＜Q投
3、為xiao除系統投切振蕩，在投入門限于切除門限之間設有穩定區，亦即投入門限于切除門限之差。
4、共補型控制器投切參數設置參考：
投入門限：切除電容容值：1~5
切除門限：1~5
