一．在線水質濁度水溫傳感器自清潔濁度傳感設備工作原理

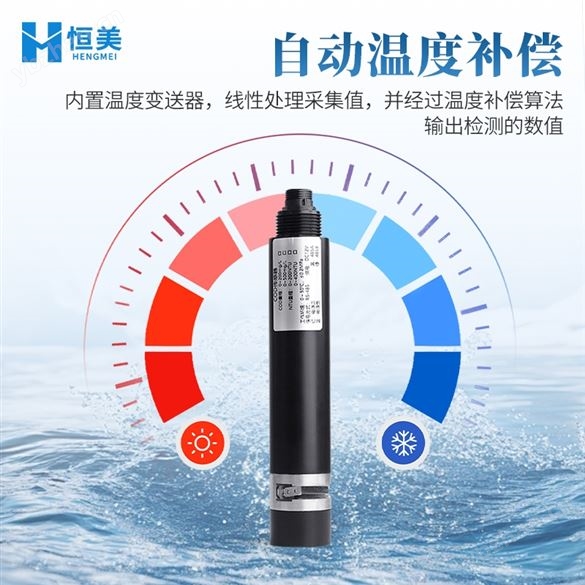

在線水質濁度水溫傳感器自清潔濁度傳感設備通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法，線性處理采集值，并經過溫度補償算法，輸出濁度值。

二．技術參數

測量原理散射光法（可選自清潔）

量程范圍0～40NTU0～1000NTU0～3000NTU

分辯率0.1NTU

精度±1%，±0.3℃

溫度補償自動溫度補償

輸出方式RS-485（Modbus/RTU）

存儲溫度-5-+65℃

工作環境0～50℃，≤0.2MPa

安裝方式浸入式安裝，3/4NPT安裝螺紋

線纜長度5m

功耗12V供電：清潔刷不工作時，產品功耗約0.5W，清潔刷工作時，產品功耗約1.5W

供電DC：12V-24V

防護等級IP68

校準方式兩點校準

外殼材質ABS+金屬

三．尺寸/安裝

1.尺寸圖


2.接線圖

線纜為4芯屏蔽線：

紅色—電源線藍/黑色—地線綠色—485B黃色—485A

生產批次不同，線纜顏色略有差異，具體參照線纜絲印。

3.安裝


四．維護和保養

傳感器維護:

如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。

注意：

避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。
