目錄:山東風途物聯網科技有限公司>>智慧水文>>雷達水位流量流速監測>> FT-L3S雷達水位流速一體機
| 產地 | 國產 | 加工定制 | 是 |
|---|---|---|---|
| 執行質量標準 | 國標 |

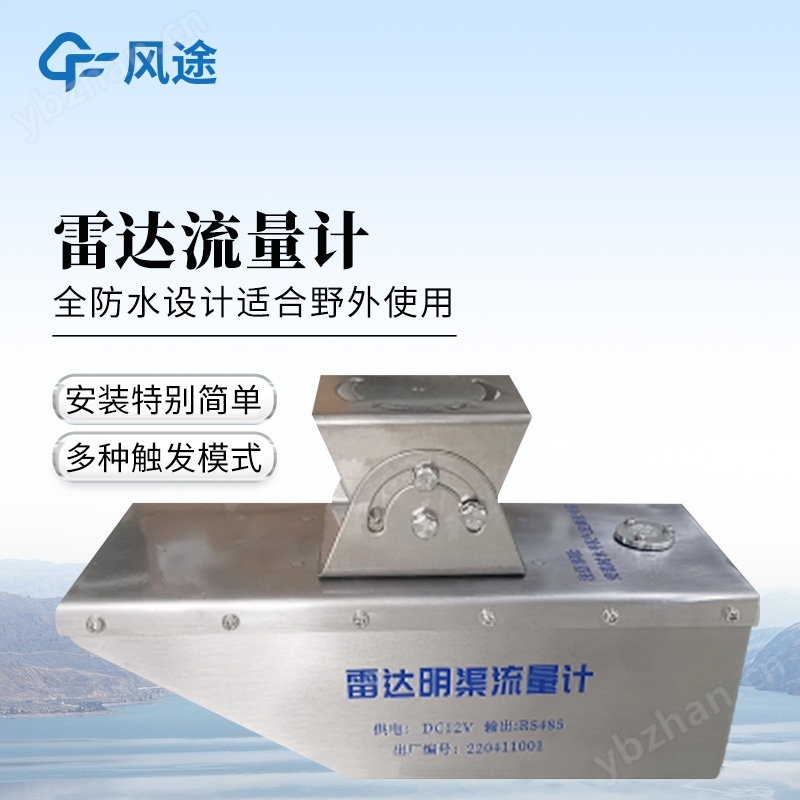

雷達水位流速一體機是一款集水位與流速測量功能于一體的先進水利監測設備。它巧妙地將雷達探測技術與水位、流速測量原理相結合，憑借高精度的雷達傳感器，能夠快速且精準地獲取水體的水位高度以及水流速度數據。
這款一體機具備出色的環境適應性，無論是平靜的湖泊、湍急的河流，還是復雜的渠道、水庫，它都能穩定工作。其安裝便捷，無需復雜的布線與施工，大大節省了人力與時間成本。
一、雷達水位流速一體機產品簡介
我司研發的雷達流速儀采用了K波段平面微帶陣列天線，能量集中，低功耗;儀器集成了垂直角度補償、流速平均、信號強度檢測、串口通信控制等功能，非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響，土建簡單，少受水毀影響，便于維護，保障人員安全。不僅可用于平時環境監測，而且特別適合承擔急難險重觀測任務。
二、產品特點
1.非接觸、安全低損、少維護、不受泥沙影響
2.能勝任洪水期高流速條件下的測
3.具有防反接、過電壓保護功能
4.系統功耗低，一般太陽能供電即可滿足測流需要
5.多種接口方式，既有數字接口又具有模擬接口，兼容標準Modbus-RTU協議方便接入系統;
6.具備無線數據傳輸功能(選配)
7.可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機
8.測速范圍寬，測量有效距離遠達10m
9.多種觸發模式：周期、觸發、手動、自動
10.安裝特別簡單，土建量很少
11.全防水設計，適合野外使用
三、技術參數
| 測量范圍 | 0.1-20m/s 液位0-30米 |
| 測量精度 | 測速精度：±0.01 米/秒；±1%FS |
| 雷達天線 | 平面微帶陣列天線 |
| 雷達垂直傾斜角修正 | 自動修正 |
| 流速方向識別 | 雙向（浮點數雙向） |
| 測量持續時間 | 可設定 |
| 測量間隔 | 上電后連續測量 |
| 雷達頻率 | 24GHz（K-Band) |
| 供電范圍 | DC12VDC |
| 數字接口 | RS485 |
| 模擬輸出 （默認無） | 4-20Ma可以選 |
| 無線傳輸（可選） | 選配 |
| 12V供電能耗 | 測量時約120mA |
| 外殼材質 | 不銹鋼、鋁合金外殼 |
| 防護等級 | IP68 |
| 工作溫度 | -35℃-70℃ |
| 存儲溫度 | -40℃-70℃ |
| 防雷（選配） | 集成防雷功能 （選配） |
| 雷達距水面距離 | 有效距離40m（和水面紋波有關，波浪越大測量距離越遠） |
四、產品結構圖
五、產品安裝圖
安裝示意圖如圖，現場安裝可借助于橋梁，支架等現有的建筑基礎，但必須保證流速儀雷達波發射方向與水流方向平行，流速儀發射波與水面呈45，出廠默認調節45°角
六、安裝注意事項
1.安裝需要選擇流態穩定，直線渠道上，遠離閘門出口，渠道彎頭位置
2.安裝高度盡量控制5米以內(距離越近測量信號越強，數據越可靠)
3.水流速低于0.25，且水紋波小，有測量不穩定可行性
