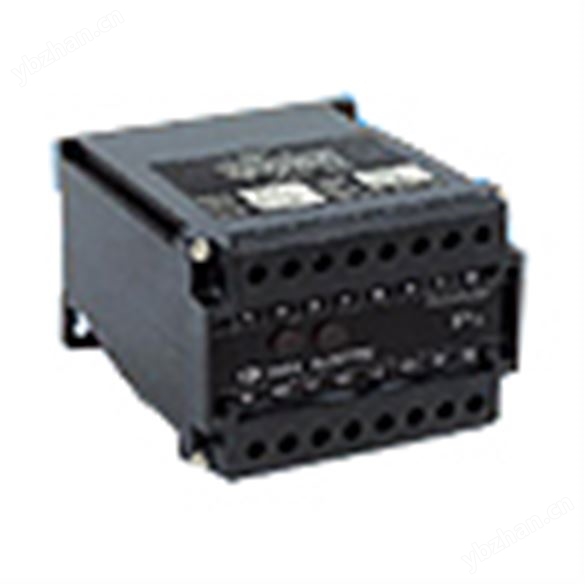

型號：YWD-COSΦ/FCOSΦ

一、概述

本系列變送器是以AT89C52單片機為核心，采用***新算法，能同時實現交流電路的頻率及功率因數的準確測量。在國內同類產品中處******水平。

二、產品名稱及型號

     功率因數變送器     YWD-COSΦ

頻率、功率因數組合變送器    YWD-FCOSΦ：

三、執行標準

GB/T13850-1998標準

四、主要技術指標

a)   精度等級：0.2級，0.5級；

b)   輸入、輸出、輔助電源及測量量程參數：

c) 功    耗：≤1W；

d) 過載輸入：電流：2倍連續，30倍15秒，100倍1秒；

電壓：2倍連續；

e) 吸收功耗：電壓回路：＜0.22VA/220V

            電流回路：＜0.1 VA/5A

f) 響應時間：≤400ms；

g) 負載能力：電流輸出：≤650Ω，電壓輸出：≥2kΩ；

h) 工頻耐壓：輸入/輸出/輔助電源/外殼間：AC2000V/min·1mA；

i) ***緣強度：≥100MΩ；

j) 工作環境：溫度：-10～50℃，濕度：10～98%（無凝露）；

k) 貯藏條件：溫度：-40～70℃，濕度：10～99%（無凝露）；

l) 外型尺寸： 110 mm×75 mm×120mm

五、接線圖

注：Uin、Lin均為同相相電壓、相電流。

六、安裝方式

采用DIN導軌和螺釘兩種安裝方式，導軌寬35mm。螺釘大小為M4×12。

七、訂貨須知

簽定訂貨合同時應詳細寫明所需的型號、規格，對所選的型號、規格按下列格式將代號填入，特殊規格用文字說明。

例1：YWD-COSΦ-V3-A3-P2-C2-O2

      YWD-COSΦ功率因數變送器

      輸    入：270V   6A

      輔助電源：AC 220V±15%

      量    程：0.5（C）～1～0.5（L）

      輸出規格：DC 4～12～20mA

例2：YWD-FCOSΦ-V1-A2-P2-F1-C3-O1

      YWD-FCOSΦ頻率、功率因數組合變送器

      輸    入：100V   5A

      輔助電源：AC 220V±15%

      量    程：45Hz～55Hz   功率因數：0～1

      輸出規格：DC 4～20mA

八、安裝尺寸（底部視圖）
