一、產品簡介：

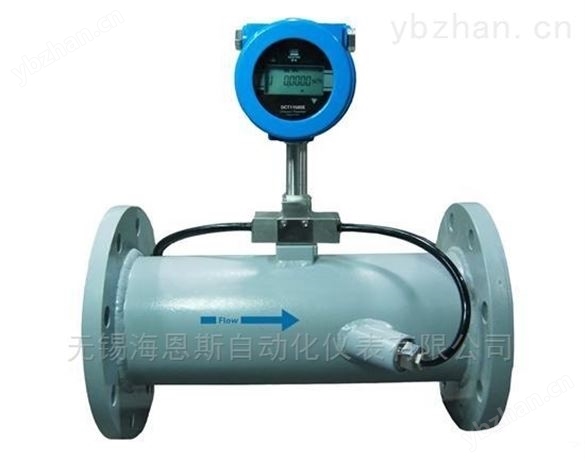

   管道式超聲波流量計是以速度差法為原理來工作的，測量圓管內液體流量，本系列儀表采用了數字輸出、數字分析、數字發射、數字接收等高級的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。普遍適用于化工廠、石油機械、煉油、精煉、水及污水處理行業的所有應用。

二、管道式超聲波流量計技術參數：

1.流量范圍：0.35～5000 m3/h

2.準確度：測量值的±1%

3.安裝方式：法蘭連接

4.管徑范圍： DN65 ～DN3000

5.輸出：4-20mA，OCT脈沖輸出（0-5000HZ）

6.通訊接口：RS-485，支持Modbus 通訊協議

三、產品性能：
1.適用液體介質： 水，酸堿液,油類等單一均勻穩定的流體，濁度小于10000ppm，粒徑小于1mm
2.適用介質溫度： 溫度:0℃～160℃

3.功能：正反向雙向計量，可計量正、負、凈累積流量；
4.壓力：≤1.6MPa
5.環境溫/濕度： 主機-30℃～+80℃;傳感器-40℃～+160℃，傳感器可浸水工作，水深小于3m

6.適用管徑：DN10mm～DN1000mm
7.直管段要求： 上游>10D，下游>5D 距泵出口>30D(D:管徑)
8.流速范圍： 0～±30m/s
9.精度等級： 優于1%
10.重 復 性： 優于0.5%

四、詳細說明:
1.測量原理：超聲波時差原理，采用低電壓多脈沖發射電路，雙平衡抑制噪聲接收電路。
2.測量介質：水及其它液體，懸浮物含量<10g/l，粒徑<1㎜，液體充滿管道。
3.管徑范圍：DN15-1000mm全系列不同管徑用戶可選
4.管段長度：按普通水表規格尺寸設計
5.測量周期：默認3秒，1～31秒用戶可選。
6.適用溫度：環境溫度-40℃～80℃（LCD顯示器-25℃～60℃）
7.精準度：±1%、±2%、±3%可選
8.重復性精度：優于±0.5%
9.傳感器：高溫耐磨陶瓷傳感器，適用介質流體溫度-40℃～160℃
10.防護等級：IP68，壓鑄鋁儀表殼，水下2米正常工作
11.接口輸出：RS232、RS485標準配置,4-20mA、M-BUS、GPRS、CDMA、GSM短消息可選配。
12.供電方式：單節3.6V鋰電池可工作6年，選配電池可工作十年以上，電壓2.6V時工作正常工作；有源4-20mA供電（兩線制），無需電池即可正常工作；RS232輸出時主機切電工作，無需電池即可正常工作;RS485輸出時需要外加5V電源，無需電池即可正常工作。
