當前位置：溫州豐泉閥門有限公司>>真空閥門>>真空隔膜閥>> GM型高真空隔膜閥
| 參 考 價 | 面議 |
產品型號GM型
品 牌
廠商性質生產商
所 在 地溫州市
聯系方式：陳經理查看聯系方式
更新時間：2018-01-04 12:30:42瀏覽次數：1207次

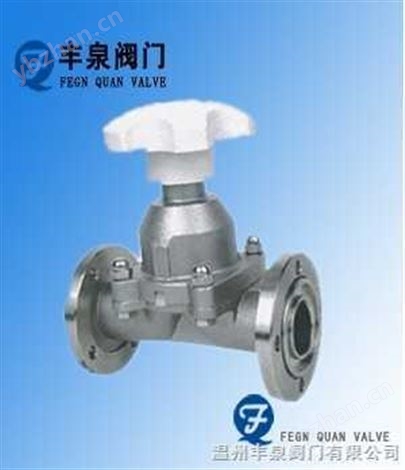

聯系我時，請告知來自 儀表網GM高真空隔膜閥 ■ GM高真空隔膜閥概述 GM型高真空（壓力）隔膜閥用于接通或切斷真空（壓力）系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。 ■ GM高真空隔膜閥 High Vacuum（Pressure）Diaphragm Valve GM high vacuum（pressure）diaphragm valve is used to put through or cut off the medium flow in vacuum（pressure）pipeline in the areas of vacuum, dairy products, breweries, biological engineering, foodstuff, pharmaceuticals, drinks, cosmetics and chemicals. ■ GM高真空隔膜閥主要技術性能 閥門漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S. 適用溫度：Applicable Temperature -25～+80℃（丁腈橡膠） 適用范圍：Applicability 連接型式 Loose Flange 使用壓力范圍（Pa） 活套法蘭（GB6070、JB919） 0.6×106～1.3×10-4 焊接法蘭（GB6070、JB919） 1.6×106～1.3×10-4 快卸法蘭（GB4982） 0.1×106～1.3×10-4 螺紋連接 Threaded Connection 1.6×106～1.3×10-4 ■ GM高真空隔膜閥主要零件材料 閥體、閥板、閥桿：不銹鋼 CONSTRUCTION FIGHTS（mm） ■ GM高真空隔膜閥外形及連接尺寸
Main Technical Performance
-30～+150℃（氟橡膠）
也可按用戶要求的連接標準加工
Materials of Main Parts
隔膜：硅橡膠、氟橡膠
Body, disc and stem: stainless steel
Diaphragm: silicon rubber, Viton
Overall and Connection Dimensions（mm）
GM高真空隔膜閥活套法蘭連接（GB6070）（圖一）
| Model | DN | Do | D | n-φc | W | H/H1 | L |
| GM-10 | 10 | 40 | 55 | 4-φ6.6 | 65 | 89/99 | 75 |
| GM-16 | 16 | 45 | 60 | 4-φ6.6 | 80 | 89/99 | 108 |
| GM-20 | 20 | 50 | 65 | 4-φ6.6 | 80 | 91/102 | 118 |
| GM-25 | 25 | 55 | 70 | 4-φ6.6 | 80 | 110/123 | 120 |
| GM-32 | 32 | 70 | 90 | 4-φ9 | 80 | 129/138 | 146 |
| GM-40 | 40 | 80 | 100 | 4-φ9 | 120 | 139/159 | 150 |
| GM-50 | 50 | 90 | 110 | 4-φ9 | 120 | 159/186 | 180 |
| Model | DN | D1 | D | W | H/H1 | L |
| GM-10 | 10 | 12.2 | 30 | 65 | 89/99 | 75 |
| GM-16 | 16 | 17.2 | 30 | 80 | 89/99 | 108 |
| GM-20 | 20 | 26.2 | 40 | 80 | 91/102 | 118 |
| GM-25 | 25 | 26.2 | 40 | 80 | 110/123 | 120 |
| GM-32 | 32 | 34.2 | 55 | 80 | 129/138 | 146 |
| GM-40 | 40 | 41.2 | 55 | 120 | 139/159 | 150 |
| GM-50 | 50 | 52.2 | 75 | 120 | 159/186 | 180 |
| Model | DN | D | W | H/H1 | L |
| GM-10 | 10 | 17 | 65 | 89/99 | 75 |
| GM-25 | 25 | 32 | 80 | 110/123 | 120 |
| GM-40 | 40 | 45 | 120 | 139/159 | 150 |
| GM-50 | 50 | 57 | 120 | 159/186 | 180 |
GM高真空隔膜閥II型焊接管連接（圖四）
| Model | DN | D | W | H/H1 | L |
| GM-10 | 10 | 17 | 65 | 89/99 | 75 |
| GM-25 | 25 | 32 | 80 | 110/123 | 120 |
| GM-40 | 40 | 45 | 120 | 139/159 | 150 |
| GM-50 | 50 | 57 | 120 | 159/186 | 180 |
