YK-33系列

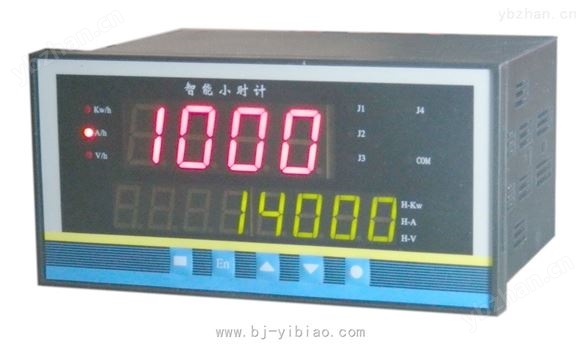

智能安培小時計

一、概   述

安 時計智能測控儀是是直流電量測量控制的智能化儀表，用以對直流電量工作的安培小時數進行累計監測，及時掌握溶液主要成分的消耗量及鍍層厚度，自動并按設定 的安培時周期控制計量泵工作實現溶液成分的補加。本裝置采用微處理器進行采樣計算，具有精度高、性能穩定、操作方便等特點。廣泛適用于電鍍、電解、蓄電 池、印刷線路板等行業。對實現生產的科學化管理意義重大。

二、主要用途

1、作為庫侖計測量溶液的有效值；

2、通過安時量及時間的測量，掌握電鍍鍍層的厚度；

3、溶液中主鹽及添加劑的消耗量，按設定的安時周期控制計量泵工作實現溶液成分添加；

4、在電解生產中準確控制電解析出量；

5、在電池充放電中，測量充電電量及放電電量。

三、 主要功能

1、顯示功能：實時電壓值、周期累計安時數、總累計安時數；

2、報警功能：周期累積報警；

3、輸出功能：按設定的安時周期輸出繼電器延時信號；

4、斷電存儲：斷電時保持原有數據；

5、功能轉換：可作為安培小時計或安分鐘使用；

6、通訊接口：可配隔離RS232/485輸出接口。

7、變送輸出：隔離4～20mA、0～10/20mA輸出（負載電阻≤250Ω），輸出量程對應輸入量程。

四、主要技術指標：

基本誤差：0.2％FS±1個字

輸入信號：分流器信號0-75mV、0-50mV、0-100mV，DC0~1A

輸    出：繼電器輸出觸點容量  AC220V/3A

電    源：開關電源 AC85V～260V  或DC12V DC24V

功    耗：4W

環境溫度：0～50℃

環境濕度：<85％RH

尺    寸：160mm×80mm×125mm

開    孔：150×75mm

五、面板說明

(一）面板說明

J1-J1報警燈,J1繼電器閉合時，J1燈亮。

工作狀態下，上排顯示周期累計值，下排顯示實時測量值。按住▼鍵顯示總累計安時數（總累計安時數可累計八位，上排為高四位，下排為低四位）。當周期報警時，繼電器常開點閉合，HA燈亮。

設定狀態下，上排顯示參數提示符，下排顯示對應的設定值。

(二）按鍵功能

●—備用

■—設定狀態時，按該鍵退出設置狀態。

En—參數設定鍵，在設定狀態時，用于存貯參數的新設定值并進入下一個設定參數。

▲—在設定狀態時，用于增加設定值。

▼—在設定狀態時，用于減少設定值，工作狀態下，按住▼鍵顯示總累計安時數。

六、參數設定操作

按下En鍵，上排顯示-Cd-，下排顯示密碼800，用▲和▼鍵將800設成808, 再按En鍵才進入?yún)?shù)設置狀態，輸入其他值無效，以防止非技術人員誤修改參數。

各參數設定如下：

(1)dot—輸入電壓顯示精度設定，范圍0~3，如設置為1則電流值精確到小數點后1位。

(2)inPH—電流輸入滿量程，范圍0~9999，出廠為200.0。

(3)oSEt—零點修正，范圍-99.9～99.9，出廠值oSEt=0.0

(4)FSEt—滿度修正，范圍0.500～2.000，修正后顯示值=FSEt×（修正前的測量值+oSEt）,出廠值FSEt=1.000。一般情況下，用戶設置零點修正即可。

(5) .n—累計值小數點位數，范圍0~3，如設置為1則累計值精確到小數點后1位，周期累計值Z大到999.9。

(6) P-HA—周期報警值，當周期安時(分)達到該值時，繼電器常開點閉合。范圍0～9999。

(7) P-tS—周期安時(分)報警延時，單位：秒。當周期累計值達到P-HA設定值時，繼電器常開點閉合，延時設置的時間后，自動復位，周期安時和工作時間清零。當設置為0時，繼電器不自動復位。范圍0~1000秒。

(8)Hour—選擇安時或安分累計方式，設置on為安時，設置OFF為安分。

七、工作參數清零

安時計的總安時累計值，周期安時累計值，都可以清零復位。工作狀態下，按En鍵上排顯示-Cd-，下排顯示密碼800，輸入798后按En鍵確認對周期累計值清零，繼電器復位，并退出清零狀態。輸入796后按En鍵對周期累計值、總累計值清零，繼電器復位，并退出清零狀態。儀表周期清零端子3、4短接一下可以對周期安時累計值清零。

八、端子接線

九、使用注意事項

開始使用之前需設定好所有參數；

安裝接線時應斷電操作；

毫伏模擬信號用屏蔽電纜與整流器電流表相接，注意正負；

總安時累計數超過八位時自動從零累計；

可按用戶要求增加通訊接口；

若需按分秒顯示累計，定貨時清說明。
