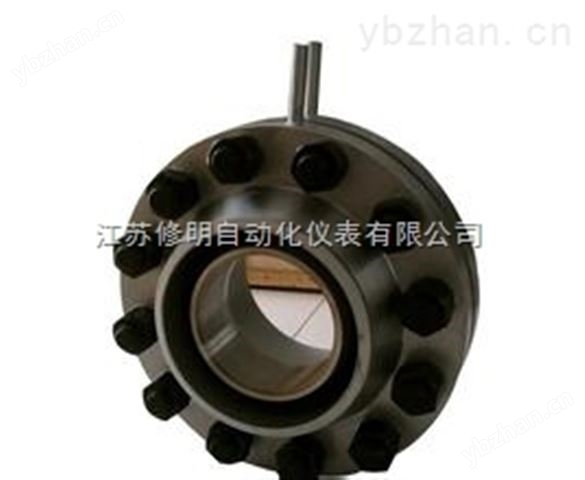

長徑噴嘴流量計XMEF-CJPZ主要用于電力行業高壓或高溫高壓場合，主蒸汽、主給水或減溫水均采用此典型設計，它具有量程比寬、耐沖擊、壓力損失小、使用壽命長、測量范圍大、測量精度等特點。長徑噴嘴按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。

結構形式
    長頸噴嘴流量計由入口收縮部分A、圓筒形喉部B和下游端平面C組成，其取壓方式采用D-D/2取壓。
有兩種形式：高比值噴嘴0.25≤β≤0.8
                        低比值噴嘴0.25≤β≤0.5
    當β值介于0.25和0.5之間時，可采用任意一種結構形式的長頸噴嘴。

長徑噴嘴流量計XMEF-CJPZ特點
  與孔板流量計相比，噴嘴流量計的壓力損失較小，因而節約能源，比較堅固耐用，適合高溫高壓流體，廣泛使用在電力、化工等行業的蒸汽流量測量。噴嘴流量計包括標準噴嘴（ISA1932噴嘴）、長頸噴嘴兩種。其設計制造均符合標準ISO5167或國家標準GB/T2624的規定。

長徑噴嘴流量計XMEF-CJPZ參數：

·適用介質；特別適合高溫高壓蒸汽和水、也可用于各種氣體、液體

·公稱口徑：DN50—630mm

·工作壓力：≦42MPa

·工作溫度：-50℃ - 650℃

·取壓方式：徑距（D-D/2)取壓

·噴嘴件安裝方式：配帶并焊接上、下游管段再按徑距（D-D/2)設置取壓孔·

·執行標準：IS05167; GB/T2624

·精確度：符合標準：±2.0 %

·材質：上、下游管段按介質溫度可選碳鋼、合金鋼；不銹鋼等

噴 嘴；不銹鋼304; 316等

長徑噴嘴流量計XMEF-CJPZ適用范圍
    1、公稱直徑：50mm≤DN≤630mm
    2、公稱壓力：PN≤32MPa
    3、孔徑比：0.2≤β≤0.8
    4、雷諾數范圍：10000≤ReD≤1×107
    5、精度：0.5級，１級
