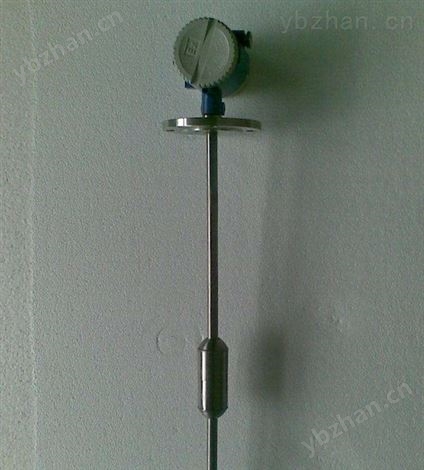

干簧式液位計的主導管內裝有一組干簧管和精密電阻．當管外磁性浮子隨液位上下變化時．主導管內位于液面處的干簧依次接通使傳感器的電阻值發生變化接線盒內的轉換電路模塊將其阻值轉換成4-20mA電流輸出。

結構原理：

　　干簧式液位計由液位傳感器和智能HART板(電流轉換器)兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。

特點：

　　1、 智能電子部件由一塊主機板和一塊液晶屏組成；

　　2、  可就地按鍵調整***程和零點；

　　3、  可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改；

　　4、  在采用HART協議的分散控制系統中同主機進行雙向通訊；

　　5、  帶有EEPROM，不因斷電丟失數據。

技術參數：

測量范圍：0~3500mm

　　供電電壓：12~36V  DC

　　輸出信號：兩線制4~20mA.DC疊加數字信號，由

　　用戶選擇開方或線性輸出；

　　負載電阻：250Ω

　　測量精度：±10mm

　　環境溫度：-40~80℃

　　工作溫度：-20~120℃

　　公稱壓力：≤1.6MPa

　　法蘭標準：A：JB/T82.1-94(平面法蘭)

　　DN100   PN1.6 球φ90

　　B：JB/T82.1-94(平面法蘭)

　　DN80  PN0.6 球φ76

　　介質密度：≥0.65g/cm­3

　　介質粘度：≤0.015PaS

　　接液材質：不銹鋼

　　防護等級：IP65
