產品基本性能及主要功能

1. 測量參數類型：
   差壓

2. 測量范圍：

產品型號

可調量程范圍

（KPa）

*使用

量程范圍

（KPa）

量程上

下限

（KPa）

zui大工作

壓力

（MPa）

基本誤差

準確度

等級

    對*使用量程范圍內的基本誤差為±0.075%FS變送器
    變送器的基本誤差（FS）=±{0.075+0.0075*[（變送器量程上限/變送器校驗量程）-10]}%

3. 與傳感器接觸的介質溫度范圍：
   -40～85℃
4. 顯示參數
   測量壓力值
   輸出模擬電流值
   被測壓力對應設定量程的百分比值
   傳感器本體與其接觸介質的溫度值
5. 輸出信號：
   4～20 mA DC 壓力參數模擬信號與壓力、溫度數字信號，使用HART協議

6. 主要組態功能：
   零點遷移、量程、工程量單位、阻尼時間、超限報警、輸出4～20 mA 電流標定、寫數據保護、輸出函數、出廠數據恢復。
7. 外殼防護等級：IP67

結構與原理

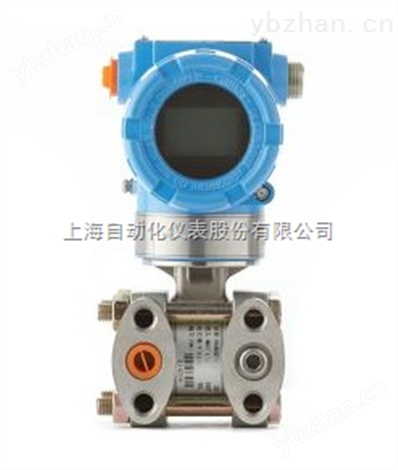

    3151變送器由傳感器和電子線路板兩部分組成，傳感器部分包括：敏感元件、直接數字電容電路、溫度傳感器和特征化EEPROM等組成；電子線路板部分包括：微處理器、數/模信號轉換器、數字通信和存儲器EEPROM等幾部分組成，完成壓力信號到4-20mADC的轉換。

                                                         變送器功能方塊圖

                        B1 2英寸管道安裝支架                                      B3 2英寸管道安裝平支架變送器

            變送器安裝于2英寸管道上的支架                變送器垂直安裝于2英寸管道上的支架

            碳鋼結構，配有碳鋼U型螺栓                           碳鋼結構，配有碳鋼U型螺栓

            聚氨酷噴漆聚氨酷噴漆

           B2 面板安裝支架

           變送器安裝于面板或墻上用的支架

           碳鋼結構，配有碳鋼螺栓

           聚氨酷噴漆
