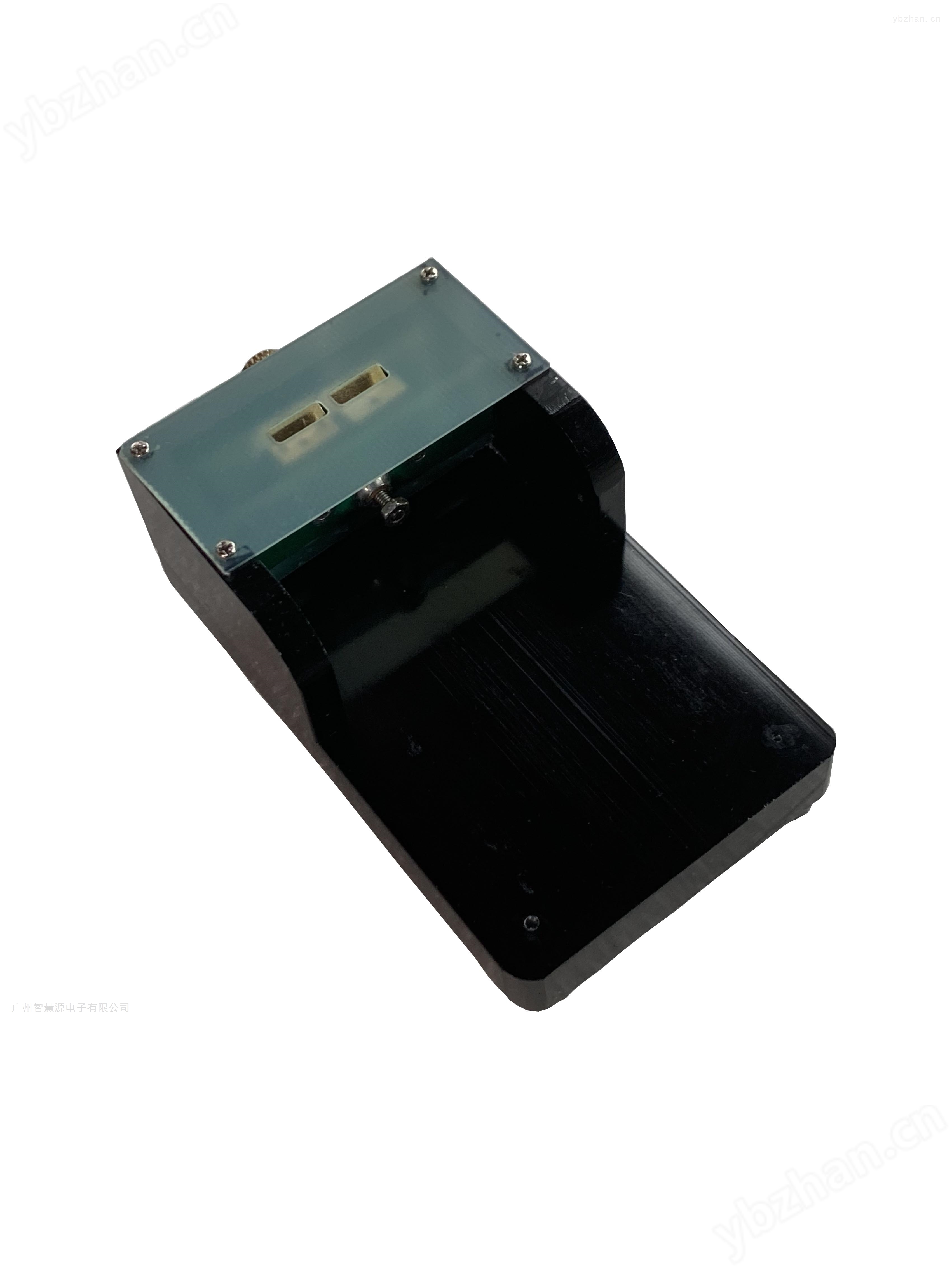

# 智慧源貼片晶振測試儀GDS-80S——方寸之間，測得毫厘之差
在智能手機、車載 ECU、物聯網模組等高密度電路板上，一粒 0805 或 3225 封裝的貼片晶振往往決定著整機的時鐘精度。傳統 LCR 表只能給出靜態阻抗，卻無法同時解析頻率、負載電容、Q 值等多維參數。智慧源 GDS-80S 貼片晶振測試儀應運而生，它以 **一體式 π 型網絡 + AI 掃頻算法** 為核心，在 **10 kHz-100 MHz** 范圍內完成 **九合一** 高速檢測，讓每一顆晶振都在出廠前擁有級的數據檔案。
---
## 一、產品定位：專為貼片晶振而生
- **適用封裝**：0402-8050 全系列 SMD 晶振及 HC-49/S 插件件
- **測試對象**：無源晶體、有源振蕩器、溫補晶振（TCXO）
- **應用環節**：來料 IQC、產線全檢、失效分析、研發選型
---
## 二、九大核心指標一次呈現
| 參數 | GDS-80S 典型值 | 行業痛點解決 |
|---|---|---|
| **頻率范圍** | 10 kHz-100 MHz 連續可調 | 覆蓋低頻 RTC 到 5G 時鐘 |
| **頻率精度** | ±1 ppm（25 ℃ 恒溫校準后）[^1039^] | 傳統表 ±5-10 ppm |
| **ESR 分辨率** | 0.1 Ω | 避免虛焊誤判[^1040^] |
| **負載電容** | 1 pF-100 pF 步進 0.1 pF | 精準匹配 MCU 負載 |
| **Q 值** | 10-1 000 000 級 | 評估相位噪聲敏感系統 |
| **測試速度** | ≤0.25 秒/通道[^1041^] | 產能提升 3-5 倍 |
| **通道數** | 8 通道并行（選配）[^1036^] | 批量貼片一次完成 |
| **接口** | USB/Wi-Fi/RS-232 | 無縫對接 MES 系統 |
| **體積重量** | 4U 19 英寸機箱，15 kg[^1036^] | 產線機架即插即用 |
---
## 三、三大革新亮點
### ① **真空吸附 + 激光定位**
- **真空吸附夾具** 兼容 0402-8050 全尺寸貼片，防止微型晶振飛件[^1040^]
- **激光十字定位** 誤差<±0.1 mm，保證重復測試一致性
### ② **寬溫補償算法**
內置溫度傳感器實時采集環境數據，自動補償 **-20 ℃ ~ +70 ℃** 溫漂，確保在車間高溫或空調實驗室均能輸出穩定結果[^1039^]。
### ③ **一鍵智能報告**
觸控屏內置 200 組模板庫，測試完成后自動輸出：**PDF 質檢單 + CSV 數據包 + SPC 控制圖**，可直接用于客戶審廠或云端追溯[^1041^]。
---
## 四、全流程使用指南
| 步驟 | 操作要點 |
|---|---|
| ① 開機自檢 | 15 秒完成基準校準 |
| ② 放置晶振 | 真空吸附自動居中 |
| ③ 一鍵掃描 | 30 秒完成九參數檢測 |
| ④ 結果判定 | 聲光/IO 信號自動分選 |
| ⑤ 數據上傳 | 掃碼綁定批次號，云端存檔 |
---
## 五、典型場景案例
| 場景 | 客戶收益 |
|---|---|
| **汽車電子產線** | 滿足 AEC-Q200 標準，良率提升至 99.97 % |
| **5G 通信模組** | 38.4 MHz 晶振全檢，0.5 pF 寄生誤差修正[^1040^] |
| **智能穿戴** | 3225 封裝批量測試，日產能 10 萬顆 |
| **高校實驗室** | 學生實驗一鍵完成，數據云端共享 |
---
## 六、服務承諾
- **三年整機質保** + 終身固件升級
- **48 h 遠程診斷**，全國聯保網絡
- **免費操作培訓** 與駐廠指導
---
**總結**：貼片晶振測試儀GDS-80S以 **一體式設計、九參數合一、毫秒級速度、零培訓上手** 重新定義貼片晶振檢測標準，讓每一粒晶振在方寸之間盡顯 **毫厘之差** 的價值。
