德國西博思SIPOS 2SG5531 + GF40 - 4BB4
2SG5011- 5CD00 ¥12457
上海蘭閥自控設備有限公司
上海蘭閥自控設備有限公司
| 材質 | 鋁合金 | 產地 | 進口 |
|---|---|---|---|
| 產品用途 | 驅動閥門裝置 | 工作壓力 | 常規Mpa |
| 加工定制 | 是 | 連接形式 | 法蘭 |
| 驅動能源 | 電動 | 適用領域 | 船舶行業,液氯行業,化工行業,醫藥行業,冶金行業,電力行業,石油行業,造紙行業,食品行業,水利行業,其他,城建行業,機械行業,環保行業,水電/火電,制藥行業,水處理,天然氣,礦業,核電行業,消防,供熱 |
| 通道位置 | 其他 | 執行質量標準 | 國標 |
德國西博思2SA7313-5EE20-4BB4-Z+GF125.3 電動執行器專為工業自動化流程中的閥門精確控制而設計，適用于各類直行程閥門，如閘閥、截止閥、隔膜閥等。該執行器通過電機驅動絲桿螺母機構，將旋轉運動轉化為直線運動，精準控制閥門的開度，進而實現對流體介質流量、壓力等參數的有效調節，廣泛應用于電力、化工、石油、冶金、給排水等行業。
德國西博思 2SA7313 - 5EE20 - 4BB4 - Z+GF125.3 電動執行器專為工業自動化流程中的閥門精確控制而設計，適用于各類直行程閥門，如閘閥、截止閥、隔膜閥等。該執行器通過電機驅動絲桿螺母機構，將旋轉運動轉化為直線運動，精準控制閥門的開度，進而實現對流體介質流量、壓力等參數的有效調節，廣泛應用于電力、化工、石油、冶金、給排水等行業。

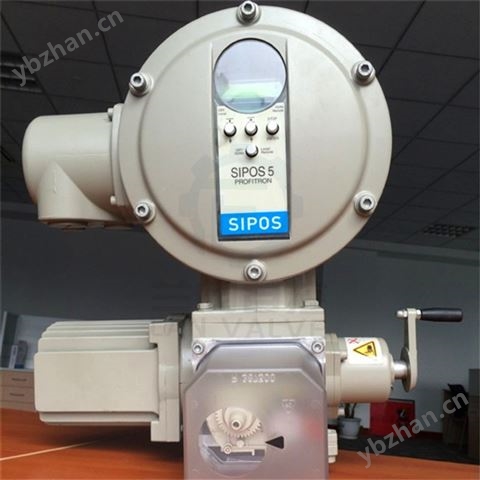

德國西博思2SA7313-5EE20-4BB4-Z+GF125.3
高強度外殼：執行器外殼采用優質不銹鋼材質制造，具有出色的抗腐蝕性能，能在惡劣的工業環境中，如海邊、化工園區等，長期穩定運行。外殼結構經過優化設計，機械強度高，可承受一定程度的外力沖擊，有效保護內部精密部件。
精密傳動組件：內部傳動部件，如絲桿、螺母等，選用高性能合金鋼，并經過精密加工與特殊熱處理工藝，具備高耐磨性和抗疲勞特性。絲桿與螺母的配合精度高，傳動效率可達 90% 以上，運行平穩且噪音低，極大地延長了執行器的使用壽命。
非侵入式設置：配備的非侵入式紅外設定功能，用戶利用專用的紅外設定器，無需打開電氣端蓋，即可安全、便捷地對執行器的各項關鍵參數，如行程限位、力矩值、控制模式、顯示功能等進行設定與調整。這種設計不僅提高了操作的便利性，還增強了執行器在危險區域使用時的安全性。
高精度控制：內置高精度的線性位置傳感器和的力矩測量裝置，可實時、精準地監測閥門的位置及運行過程中的力矩變化。位置控制精度可達 ±0.5%，力矩測量誤差率≤3%，確保閥門能夠精確開啟和關閉到預定位置。當運行過程中遇到異常阻力，導致力矩超出設定范圍時，執行器能迅速觸發保護機制，避免閥門和執行器因過載而損壞。
高防護等級：防護等級高達 IP68，可在水下 5 米的深度持續工作 72 小時，同時具備的防塵性能，能有效阻止灰塵、水汽等雜質進入執行器內部，保障其在各種惡劣環境下的可靠運行，如潮濕的地下室、多塵的礦山開采現場等。
寬溫度工作范圍：標準型號的執行器可在 - 40℃至 + 80℃的溫度區間內正常工作，特殊定制版本能夠適應溫度環境。無論是嚴寒的極地地區，還是酷熱的沙漠地帶，該執行器都能穩定運行，滿足不同地域和工況的嚴苛使用要求。
內置數據記錄器：執行器內置的數據記錄器，可自動記錄閥門的操作次數、運行時間、力矩分布情況以及報警信息等重要數據。這些數據可通過西博思專用通訊器或運行于 PC 機的配套軟件輕松讀取和深入分析，幫助用戶及時掌握閥門和執行器的運行狀況，為預防性維護提供有力的數據支持，有效降低設備故障率與維護成本。
全面的故障診斷功能：具備強大的自我診斷能力，能夠實時監測執行器的運行狀態。一旦檢測到故障，如電機過載、閥門卡澀、傳感器故障等，立即通過顯示屏上的圖標和幫助屏幕顯示詳細的故障信息，并將故障數據記錄到數據記錄器中。同時，執行器還可通過通訊接口將故障信息遠程傳輸至上位控制系統，方便操作人員及時采取應對措施進行處理。
單相電源：支持單相電源輸入，常見的電壓規格有 110V、115V、120V、220V、230V、240V 等，頻率為 50Hz 或 60Hz。
三相電源：對于功率需求較高的應用場景，可選擇三相電源供電，電壓規格包括 200V、220V、240V、380V、400V、440V、480V、500V、550V、660V 和 690V 等，頻率為 50Hz 或 60Hz。
直流電源：部分型號還可使用 24V 直流電源，滿足一些特殊場合對電源的特殊要求。
開關量控制：執行器可接收外部的開關量控制信號，如無源觸點信號或 TTL 電平信號，實現閥門的開、關和停止操作。通過對控制信號的邏輯組合，還能實現遠程控制、就地控制以及緊急停止等功能。
模擬量控制（可選）：對于需要精確調節閥門開度的應用，該執行器可配備模擬量控制接口，支持 4 - 20mA 或 0 - 10V 等標準模擬量控制信號輸入，依據輸入信號的大小，精確控制閥門的開度，實現對流體流量、壓力等參數的連續調節。
通訊協議（可選）：為實現與上位控制系統的高效通信和遠程監控，執行器可集成多種通訊協議，如 Modbus RTU、Profibus DP、HART 等。借助這些通訊協議，執行器能夠將自身的運行狀態、故障信息以及閥門位置等數據實時傳輸至上位控制系統，同時接收上位系統下達的控制指令，實現遠程操作和智能化管理。
安裝前檢查：在安裝執行器之前，需仔細檢查產品外觀是否有損壞，配件是否齊全，型號和規格是否與實際應用需求一致。同時，檢查閥門的安裝位置是否準確，閥門的開閉動作是否靈活順暢，確保閥門與執行器連接后能正常工作。
連接執行器與閥門：根據閥門的類型和連接方式，選用合適的連接配件（如連接支架、聯軸器等）將執行器與閥門進行連接。連接過程中要確保連接牢固，同心度符合要求，避免在運行過程中因連接不當導致執行器或閥門損壞。注意執行器的輸出軸與閥門的輸入軸之間的間隙調整，一般間隙應控制在 [具體數值] mm 以內。
電氣接線：打開執行器的接線端子箱，按照接線圖的指示，將電源電纜、控制電纜和信號電纜正確連接到相應的端子上。接線時要保證電纜的截面積符合執行器的功率要求，接線牢固可靠，防止虛接和短路。接線完成后，仔細檢查接線是否正確，并用絕緣電阻測試儀測量電纜的絕緣電阻，確保絕緣電阻值不低于 [具體數值] MΩ 。
固定執行器：使用合適的安裝支架和螺栓將執行器固定在安裝基礎上，確保執行器安裝穩固，在運行過程中不會產生晃動或位移。安裝位置應便于操作和維護，同時要避免陽光直射、雨淋和強電磁干擾。
通電前檢查：在給執行器通電之前，再次檢查電氣接線是否正確無誤，電源電壓是否與執行器的額定電壓相符。利用紅外線設定器檢查執行器的初始參數設置是否正確，如限位開關的位置、力矩保護值等。
手動操作測試：將執行器的手動 / 自動切換手柄切換至手動位置，通過旋轉手輪操作執行器，檢查執行器的手動操作是否靈活，閥門的開閉動作是否正常，同時觀察閥門的行程是否在規定范圍內。手動操作過程中，注意傾聽執行器內部是否有異常噪音，若有異常，應立即停止操作并進行檢查。
電動操作測試：將手動 / 自動切換手柄切換至自動位置，給執行器通電，通過外部控制信號或上位控制系統對執行器進行電動操作測試。首行閥門的全開和全關操作，觀察執行器的運行方向是否正確，閥門是否能準確開啟和關閉到極限位置，同時檢查限位開關是否能正常動作，及時切斷電機電源。隨后進行多次的開、關循環操作，檢查執行器的運行穩定性和重復性，確保每次操作閥門都能精準到位。
參數調整與優化：根據實際應用需求，使用紅外線設定器對執行器的參數進行調整和優化，如調整閥門的限位位置、設置力矩保護值、校準位置傳感器等。調整參數時要逐步進行，每次調整后進行相應的測試，確保調整后的參數滿足閥門的控制要求，同時保障執行器的安全運行。
通訊測試（如配備通訊功能）：若執行器集成了通訊功能，在完成上述調試步驟后，需進行通訊測試。利用通訊軟件或上位控制系統與執行器進行通訊連接，檢查執行器是否能正常接收和發送數據，數據傳輸是否準確無誤。通過通訊測試，確保執行器與上位控制系統之間的通訊穩定可靠，能夠實現遠程監控和控制功能。
手動操作：當需要對閥門進行手動操作時，將執行器的手動 / 自動切換手柄壓下并旋轉至手動位置，此時離合器與電機脫離，手輪與輸出軸連接。松開手柄后，手柄自動彈回初始位置，手輪保持嚙合狀態。通過旋轉手輪，即可驅動閥門開啟或關閉。手動操作過程中，要密切觀察閥門的開度變化，防止過度操作損壞閥門。當需要切換回電動操作時，只需啟動電機，執行器將自動切換回電動驅動狀態，手輪與輸出軸脫離。
電動操作：進行電動操作前，確保執行器的電源已接通，控制模式選擇開關（現場 / 停止 / 遠程）處于 “現場" 位置。通過操作執行器上的就地控制按鈕（開、關、停），即可實現閥門的電動開啟、關閉和停止操作。操作過程中，執行器的顯示屏將實時顯示閥門的位置、運行狀態以及相關報警信息。
控制信號連接：將執行器的遠程控制信號輸入接口與上位控制系統（如 PLC、DCS 等）的輸出信號連接起來，確保信號傳輸線路連接正確且穩定。根據上位控制系統的要求，設置執行器的遠程控制模式和相關參數，如控制信號類型（開關量、模擬量）、通訊協議等。
遠程操作指令下達：在上位控制系統中，通過編程或操作界面下達閥門的遠程操作指令，如開啟、關閉或調節閥門開度。執行器接收到遠程控制指令后，將自動執行相應的操作，并將閥門的運行狀態和位置信息實時反饋給上位控制系統。遠程操作過程中，操作人員要密切關注上位控制系統的顯示界面，及時掌握閥門的運行情況，如有異常應立即采取措施處理。
操作執行器前，操作人員必須仔細閱讀本說明書，熟悉執行器的操作方法和注意事項，嚴禁未經培訓的人員擅自操作執行器。
進行手動操作與電動操作切換時，務必確保執行器處于停止狀態，防止在切換過程中發生意外。手動操作完成后，應及時將手動 / 自動切換手柄切換回自動位置，以免影響后續的電動操作。
執行器運行過程中，嚴禁觸摸執行器的旋轉部件和電氣部分，防止發生人身傷害事故。若需對執行器進行維護或檢修，必須先切斷電源，并在電源開關處懸掛 “禁止合閘，有人工作" 的警示標志。
當執行器出現故障報警時，應立即停止操作，并依據顯示屏上顯示的故障信息進行排查和處理。在故障未排除之前，嚴禁強行操作執行器，以免造成更嚴重的損壞。
使用紅外線設定器對執行器進行參數設置時，要保證設定器與執行器的紅外接收窗口對準，距離保持在 0.75 米以內。設置過程中，嚴格按照說明書的步驟進行操作，避免誤操作導致參數設置錯誤。
外觀檢查：定期檢查執行器的外觀是否有損壞、變形、腐蝕等現象，若有發現應及時修復或更換。同時，檢查執行器的安裝螺栓是否松動，如有松動應及時緊固，確保執行器安裝牢固。
運行狀態監測：執行器運行過程中，密切關注其運行狀態，如電機的聲音、振動、溫度，閥門的開閉動作是否順暢等。通過執行器的顯示屏，查看閥門的位置、運行時間、力矩等參數是否正常，如有異常應及時分析處理。
清潔保養：定期對執行器進行清潔，清除表面的灰塵、油污和雜質，保持執行器的清潔衛生。特別是執行器的散熱片和通風口，要確保其暢通無阻，防止因散熱不良導致電機過熱損壞。清潔時，使用干凈的軟布或毛刷，避免使用含有腐蝕性的清潔劑。
潤滑保養：根據執行器的使用情況和工作環境，定期對執行器的傳動部件（如絲桿、螺母、軸承等）進行潤滑保養。使用規定的潤滑劑，按照潤滑點的位置和注油量要求進行加油，確保傳動部件潤滑良好，減少磨損和噪音，延長執行器的使用壽命。一般情況下，建議每運行 [具體時長或次數] 對傳動部件進行一次潤滑保養。
電氣系統檢查：定期檢查執行器的電氣系統，包括接線端子是否松動、電纜是否老化破損、電氣元件是否有過熱、燒焦等現象。使用絕緣電阻測試儀測量電氣系統的絕緣電阻，確保絕緣電阻值符合要求。對于發現的問題，應及時修復或更換相關電氣元件，保障電氣系統的安全可靠運行。
限位開關和傳感器校準：定期對執行器的限位開關和位置傳感器進行校準，確保其動作準確可靠。通過手動操作閥門至全開和全關位置，檢查限位開關是否能及時切斷電機電源，位置傳感器的反饋信號是否與閥門的實際位置相符。如有偏差，應使用紅外線設定器對限位開關的位置和傳感器的參數進行調整校準。
數據記錄與分析：定期使用西博思專用通訊器或運行于 PC 機的配套軟件讀取執行器內置數據記錄器中的數據，對閥門的操作次數、運行時間、力矩分布情況以及報警信息等進行分析，了解執行器和閥門的運行狀況，及時發現潛在的故障隱患，并采取相應的預防措施。
對執行器進行維護保養前，必須先切斷電源，并在電源開關處懸掛 “禁止合閘，有人工作" 的警示標志，確保維護人員的人身安全。
拆卸和安裝執行器的部件時，要小心操作，避免損壞部件。對于一些關鍵部件，如電機、齒輪箱、傳感器等，拆卸前應做好標記，以便安裝時能正確復位。
更換執行器的零部件時，應使用西博思公司指定的原裝配件，保證零部件的質量和性能符合要求。嚴禁使用偽劣或不匹配的零部件，以免影響執行器的正常運行和使用壽命。
維護保養過程中，若遇到無法解決的問題或故障，應及時聯系西博思公司的售后服務人員或專業維修人員進行處理，不得擅自對執行器進行拆解和修理，防止造成更嚴重的損壞。
德國西博思2SA7313-5EE20-4BB4-Z+GF125.3
