產品型號2SA734
品 牌SIPOS西博思
廠商性質生產商
所 在 地上海市
聯系方式：秦昊查看聯系方式
更新時間：2025-06-29 20:47:05瀏覽次數：59次
聯系我時，請告知來自 儀表網| 材質 | 鋁合金 | 產地 | 進口 |
|---|---|---|---|
| 產品用途 | 驅動閥門裝置 | 工作壓力 | 常規Mpa |
| 加工定制 | 是 | 連接形式 | 法蘭 |
| 驅動能源 | 電動 | 適用領域 | 船舶行業,液氯行業,化工行業,醫藥行業,冶金行業,電力行業,石油行業,造紙行業,食品行業,水利行業,其他,城建行業,機械行業,環保行業,水電/火電,制藥行業,水處理,天然氣,礦業,核電行業,消防,供熱 |
| 通道位置 | 其他 | 執行質量標準 | 國標 |

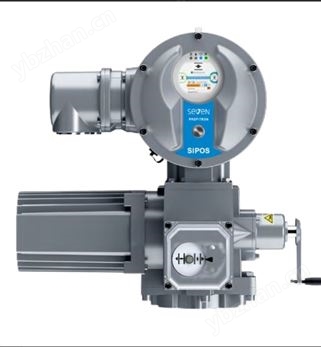

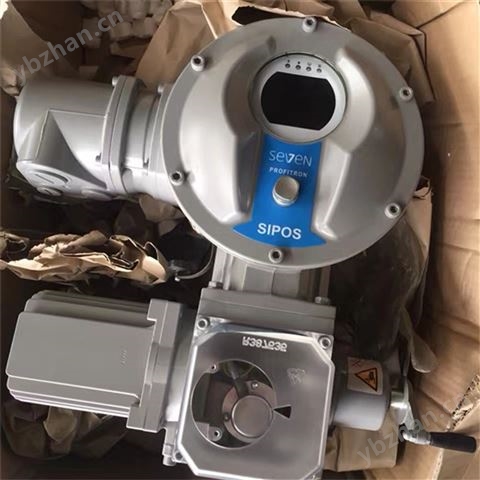

德國西博思2SA703/2SA704/2SA733/2SA734系列執行器，專為嚴苛工業環境下閥門自動化控制精心打造。這些型號憑借技術與性能，在電力、化工、石油、水處理等行業發揮關鍵作用，精準控制各類多回轉閥門，保障工業流程中介質輸送的穩定、安全與高效。它們通過電機驅動，實現閥門平穩、精確的開啟、關閉及開度調節，為復雜工業系統可靠
德國西博思 2SA703、2SA704、2SA733、2SA734 系列執行器，專為嚴苛工業環境下閥門自動化控制精心打造。這些型號憑借技術與性能，在電力、化工、石油、水處理等行業發揮關鍵作用，精準控制各類多回轉閥門，保障工業流程中介質輸送的穩定、安全與高效。它們通過電機驅動，實現閥門平穩、精確的開啟、關閉及開度調節，為復雜工業系統可靠運行筑牢根基。
德國西博思2SA703/2SA704/2SA733/2SA734
電源：標準配置為三相 AC 380V（±10%），適配 50Hz/60Hz 電源環境，同時也支持 AC 220V、440V 等定制電壓規格，以滿足不同項目需求。
環境溫度：標準工況下，工作溫度范圍在 - 20℃至 + 60℃，確保穩定運行。部分經特殊優化的型號，可在 - 40℃至 + 80℃的溫度環境中可靠工作，無懼嚴寒酷暑。
防護等級：達到 IP66/IP67 高標準，擁有出色的防水、防塵性能。可有效阻擋灰塵侵入，在水下特定深度（如 IP67 可在 1 米深水下持續運行 30 分鐘）仍能正常作業，守護內部電氣元件安全。
防爆等級：部分型號符合 Ex d IIB T4 Gb 等防爆標準，適用于存在易燃易爆氣體或粉塵的危險區域，為高危環境作業提供可靠保障。
電機：選用高效節能的三相異步電機，具備高啟動轉矩、低啟動電流特性，能迅速響應控制信號，實現閥門快速動作。電機繞組采用耐高溫絕緣材料，可承受高溫考驗，延長電機使用壽命，適應各類復雜工況。
齒輪傳動機構：采用多級齒輪減速設計，精準將電機的高速低扭矩輸出轉化為閥門所需的低速高扭矩。齒輪由高強度合金鋼制成，經精密加工與特殊熱處理，具備的耐磨性，傳動效率高達 90% 以上，確保執行器長期穩定運行。
控制模塊：集成微處理器，負責接收、處理控制信號，并實時監測執行器運行狀態。支持遠程控制、本地控制、自動控制等多種模式，且具備自診斷功能，能及時檢測故障，并通過指示燈或通信接口反饋給操作人員，便于快速排查、解決問題。
位置反饋裝置：采用高精度電位器或編碼器，持續監測閥門位置，并將精準位置信號反饋至控制模塊，確保閥門精準到達設定開度，實現高精度控制，滿足工業生產對控制精度的嚴苛要求。
手動操作機構：配備手動搖柄，在斷電或緊急情況下，操作人員可手動操作閥門，保障系統持續運行。手動 / 電動切換采用離合器結構，操作輕松便捷，切換后手動操作時電機不會隨動，確保操作安全。
安裝位置選擇：優先選擇通風良好、干燥、無劇烈振動、遠離熱源與腐蝕性物質的位置安裝。同時，應確保安裝位置便于日常操作、維護及觀察，執行器與閥門連接時，務必保證同心度，避免產生額外應力，影響設備運行與使用壽命。
安裝步驟
將執行器與閥門的連接法蘭精確對準，使用配套螺栓均勻擰緊，注意螺栓擰緊力矩需嚴格符合規定，防止連接松動，確保連接牢固可靠。
連接電源電纜和控制電纜，確保接線牢固，電纜規格滿足執行器電流、電壓要求。連接電源電纜時，仔細核對相序，避免電機反轉，影響閥門正常工作。
安裝手動操作機構（若有配備），確保安裝牢固，操作靈活順暢，以便在緊急情況下能正常使用。
對執行器進行初步調試，檢查電機轉向是否正確，閥門開啟、關閉動作是否順暢，位置反饋是否準確，確保設備初始狀態正常。

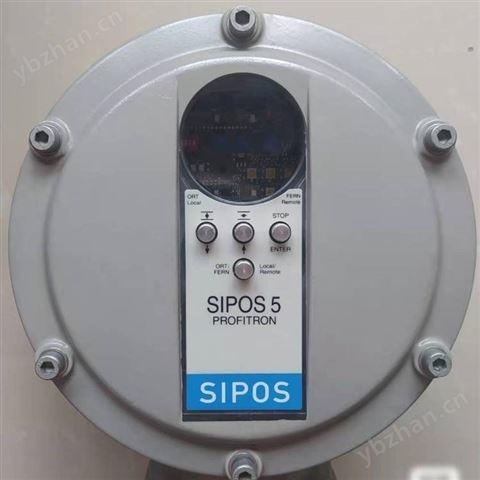

本地操作：執行器外殼設有操作按鈕，方便進行本地手動控制。按下 “開閥" 按鈕，閥門向開啟方向運行；按下 “關閥" 按鈕，閥門向關閉方向運行；按下 “停止" 按鈕，閥門立即停止當前動作。部分型號配備顯示屏，可直觀顯示閥門位置、運行狀態、故障信息等關鍵數據，便于操作人員現場掌控設備情況。
遠程操作：通過 RS485、Modbus 等通信接口，執行器可與上位機控制系統連接。在上位機軟件中，操作人員能便捷發送開閥、關閥、停止等指令，并實時監控閥門位置、執行器運行狀態，實現遠程高效管控。
自動控制：依據工藝要求，執行器可與壓力傳感器、流量傳感器等各類傳感器協同工作。當傳感器檢測到的參數達到設定值時，控制模塊自動控制閥門動作，實現自動化、智能化控制，提升工業生產的自動化水平與生產效率。
參數設置：利用控制模塊上的設置按鈕或上位機軟件，對執行器進行基本參數設置，包括輸出扭矩上限、閥門全開和全關位置、運行速度等，確保執行器適配實際工況需求。
零點和滿度校準：手動將閥門關閉至閉合位置，在此位置設置零點；隨后手動將閥門開啟至打開位置，設置為滿度。通過該操作，確保位置反饋裝置能準確反映閥門實際位置，為精準控制奠定基礎。
扭矩校準：根據閥門工作要求，合理設置開閥和關閥扭矩。通過加載模擬負載，測試執行器輸出扭矩準確性，若存在偏差，及時進行校準，保障執行器輸出扭矩符合閥門運行需求。
通信測試：連接通信線路后，全面測試執行器與上位機之間的通信狀況。發送指令，檢查執行器響應是否正確，同時確認執行器上傳的數據是否準確無誤，確保通信穩定、可靠。
定期檢查：每月仔細檢查執行器外觀，查看是否有損壞、變形，連接螺栓有無松動；每季度檢查電纜連接是否牢固，有無老化、破損跡象；每半年檢查齒輪傳動機構潤滑油位，如不足及時補充，并同步檢查齒輪磨損情況，確保設備關鍵部件正常運行。
清潔保養：定期清潔執行器外殼，清除灰塵、油污等雜質，保持良好的散熱與防護性能。對于有防爆要求的執行器，清潔時務必注意避免產生靜電和火花，防止引發安全事故。
易損件更換：根據實際使用情況，及時更換磨損的密封件、電位器、接觸器等易損件，維持執行器性能穩定，保障設備長期可靠運行。
功能測試：每半年開展一次全面功能測試，涵蓋開閥、關閥、停止動作測試，位置反饋準確性測試，扭矩保護功能測試等，及時發現并解決潛在問題。
故障現象 | 可能原因 | 解決方法 |
閥門不動作 | 電源故障（如缺相、電壓過低）控制線路斷路或短路電機故障扭矩過大，保護裝置動作 | 檢查電源線路，修復缺相、電壓問題排查控制線路，修復斷路或短路檢修或更換電機檢查閥門是否卡滯，排除故障后復位扭矩保護裝置 |
閥門動作異常（如速度過慢、抖動） | 齒輪傳動機構磨損或潤滑不良電機電容損壞控制模塊故障 | 更換磨損齒輪，補充潤滑油更換電機電容檢修或更換控制模塊 |
位置反饋不準確 | 電位器或編碼器故障反饋線路接觸不良 | 更換電位器或編碼器檢查反饋線路，修復接觸不良問題 |
執行器過熱 | 負載過大散熱不良（如通風口堵塞） | 檢查閥門負載，調整至正常范圍清理通風口，改善散熱條件 |
執行器運行時，嚴禁進行帶電插拔電纜、觸摸電氣元件等危險操作，防止發生觸電事故，保障人身安全。
進行安裝和維護作業時，務必提前切斷電源，并懸掛明顯警示標識，防止他人誤操作導致設備意外啟動，引發安全風險。
對于防爆型執行器，在危險區域內嚴禁擅自打開外殼。如需維護，必須在安全區域進行，或嚴格采取相應防爆措施，確保作業安全。
執行器運行過程中，若發現異常聲音、氣味或冒煙等情況，應立即停止運行，切斷電源，并迅速排查故障，避免故障擴大。
定期備份控制模塊中的參數設置，防止參數丟失。若參數不慎丟失，需按照調試流程重新進行設置，確保執行器正常工作。
德國西博思2SA703/2SA704/2SA733/2SA734
